Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Medidor de soldadura, medidor de soldadura de acero inoxidable HJC30 HJC40 HJC 60, detector de falla | Unidad: | Métrico y pulgadas |
|---|---|---|---|
| Material: | Acero inoxidable | Paquete: | Caja de plástico y bolsa de cuero. |
| Tamaño: | Según el cliente | Solicitud: | Calibres de soldadura |

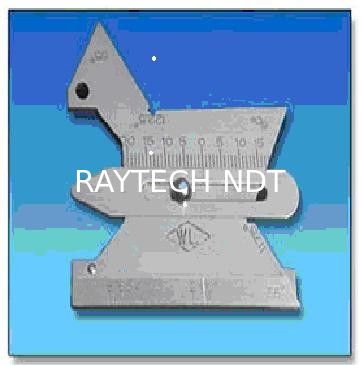

Calibrador de soldadura, Calibrador de soldadura de acero inoxidable HJC30 HJC40 HJC 60, Detector de fallas ultrasónico
Calibrador de soldadura Modelo HJC30
El calibrador consta de una escala principal, un calibrador deslizante y un calibrador biselado y se utiliza especialmente para la medición del ángulo de bisel de soldadura, el ancho y la altura de la costura de soldadura y la holgura de soldadura.
Está hecho de acero inoxidable y se caracteriza por su estructura portátil y compacta, fácil operación, amplia aplicación y medición precisa.
| Artículos de medición | Rango | Parámetros | Herramientas |
| Ancho | 0-20mm | 0.2 | calibre Vernier de 0.02 |
| Altura | 0-12mm | Calibrador de tapón, calibrador tabular | |
| Ancho de soldadura de filete | 0-20mm | ||
| Ángulo de bisel móvil | 20°,30°, 40°,50°, 60°,70°,80° |
±2° | calibrador de ángulo de ±30' |
| Ángulo de bisel de un solo lado | 117.5-122.5 | ±30' | calibrador universal de ±10″ |
| Ángulo de bisel | 45°,55°, 60°,65° |
±30' | calibrador universal de ±10″ |
| Tamaño de la holgura | 0.5-3.5mm | 0.1 |
calibre Vernier de 0.02
|
Calibrador de soldadura Modelo HJC60
El calibrador consta de una escala principal, un calibrador de altura, un calibrador de profundidad de socavación y un calibrador multipropósito y se utiliza especialmente para la medición del ángulo de bisel, la altura, el ancho, la holgura y la profundidad de socavación de la soldadura, adecuado para la detección de calderas, puentes, barcos, recipientes a presión y tuberías de petróleo.
Está hecho de acero inoxidable y se caracteriza por su estructura portátil y compacta, fácil operación, amplia aplicación.
| Artículos de medición | Rango | Tolerancia del valor de indicación | |
| Altura | Altura de la superficie | 0-15 | 0.2 |
| Altura de soldadura de filete | 0.2 | ||
| Espesor de soldadura de filete | 0.2 | ||
| Ancho | 0-60 | 0.3 | |
| Profundidad de socavación de la costura de soldadura | 0-5 | 0.1 | |
| Ángulo de bisel de soldadura | 80-160 | 30 | |
| Tamaño de la holgura | 0.5-6 | 0.1 | |
Calibrador de soldadura Modelo HJC40
| Artículos de medición | Rango | Tolerancia del valor de indicación | |
| Altura | Altura de la superficie | 0.2 | |
| Altura de soldadura de filete | 0-12 | 0.2 | |
| Espesor de soldadura de filete | 0-15 | 0.2 | |
| Ancho | 0-40 | 0.3 | |
| Profundidad de socavación de la costura de soldadura | 0-5 | 0.1 | |
| Ángulo de bisel de soldadura | ≤150 | 30 | |
| Tamaño de la holgura | 0.5-5 | 0.1 | |
| Nombre del producto | Paquete |
| Calibrador de soldadura Modelo HJC30 | Caja de plástico |
| Calibrador de soldadura Modelo HJC60 | Caja de plástico |
| Calibrador de soldadura Modelo HJC40 | Caja de plástico |
| Calibrador de soldadura Modelo HJC45 | Caja de plástico |
