Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Detector ultrasónico de defectos de metal con conexión inalámbrica | Gama de medición (milímetros): | 0 ~ 15000 |
|---|---|---|---|
| Velocidad de materiales: | 100~20000 M/s | Ancho de banda: | 0,2 a 35MHz |
| Memoria grande: | 1000 un gráfico | Peso (kilogramos): | 1.2 |
| Sensibilidad: | 120 dB máx. | Conexiones de los transductores: | BNC o LEMO |
Descripción general de las características del detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas
Descripción de Detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas

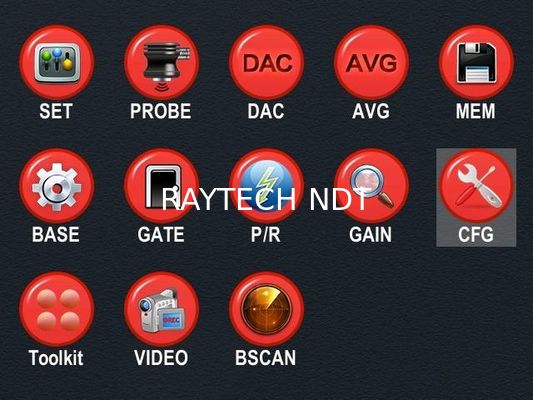

★ El diálogo interactivo fácil de usar ayuda en operaciones como calibración, creación de curvas, etc.
★ Todas las herramientas que necesita: DAC, AVG, TCG, Bscan a color, AWS, Tasa de esferoidización, etc.
★ Frecuencia de repetición de pulso: ajuste preciso de 20-3000 Hz, escaneo de alta velocidad, sin omisiones.
★ Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
★ AD de 12 bits, muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso fallas diminutas.
★ Puede usar frecuencia de sonda de 30M perfectamente.
★ Grabación de video de detección de fallas en tiempo real de alta velocidad. Almacenamiento ilimitado de datos USB.
★ Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio.
★ Estándar IP65. Carcasa de aleación + gel de sílice, resistente al agua y al polvo, sólida y duradera. El soporte amortiguador permite que se mantenga en cualquier ángulo.
★ La batería dura 15 horas con una sola carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas del día.
★ 500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en la escena sin bloque de prueba
★ Gran memoria de 1000 gráficos A
★ Modos de prueba: Pulso eco, elemento dual y transmisión directa
★ Tipos de sondas: Recta simple, Angular simple, Doble recta, Doble angular, Transmisión, Deslizamiento, Superficie

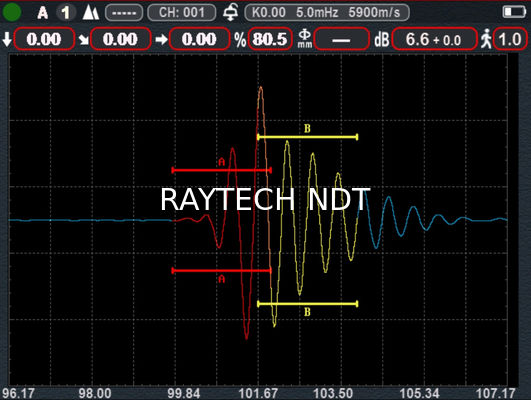

★ Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
★ Paquete de batería de iones de litio recargable interna con clasificación de 7.2V a 8000 mAh
★ 15 horas de tiempo de operación nominal dependiendo del brillo de la pantalla
★ 4 horas de tiempo de recarga típico
★ Energía de pulso: 70V, 100V, 200V, 300V, 400V, 500V seleccionable
★ Rectificación: Onda media positiva, onda media negativa, onda completa, sistema RF
★ Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Especificaciones de Detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas
| Título | Parámetro | Título | Parámetro |
| Rango de medición (mm) | 0 ~ 15000 | Rechazo (supresión) | 0 a 80% de la altura total de la pantalla |
| Velocidad del material | 100~20000 m/s | Unidades | Pulgada o milímetro |
| Frecuencia de repetición de pulso | 20-3000Hz | Requisitos de energía | Red eléctrica 100-240 VCA, 50-60 Hz |
| Rango dinámico | ≥38dB | Retraso de pantalla | -20 a 3400 µs |
| Linealidad | Horizontal+/-0.2% | Retraso de sonda/Desplazamiento cero | 0 a 99.99µs |
| Vertical | 2.5% | Temperatura de operación | -10℃ a 50℃ |
| Ancho de banda (banda de paso del amplificador) | 0.2 a 35 MHz | Temperatura de almacenamiento | -30℃ a 50℃ |
| Sensibilidad | 120 dB máx. | Conexiones del transductor | BNC o LEMO |
| Precisión del amplificador | +/-1 dB. | Alto x Ancho x Profundidad (mm) | 260×175×60 (mm) |
| Poder de resolución | >40dB (5P14) | Peso (kg) | 1.2kg |
| Dejar sensibilidad | >62dB |
Funciones de Detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas
Visualización automática de la ubicación precisa de la falla (Profundidad d, nivel p, distancia s, amplitud, sz dB,ф).
Dimensionamiento de fallas: Dimensionamiento automático de fallas utilizando AVG o DAC/TCG, acelera la generación de informes de aceptación o rechazo de defectos.
Calibración automática del punto cero del transductor, ángulos, borde delantero y velocidad del material. (V2 y dos orificios)
Conveniente para crear y usar DAC/TCG y AVG para evaluar el eco, la curva se puede modificar y compensar.
Al conectar un disco U, la unidad puede obtener memoria ilimitada.
Creación automática de video del proceso de prueba y reproducción; usando un disco U, la duración del video es ilimitada.
Bscan a color.
Hay 17 estándares en la unidad.

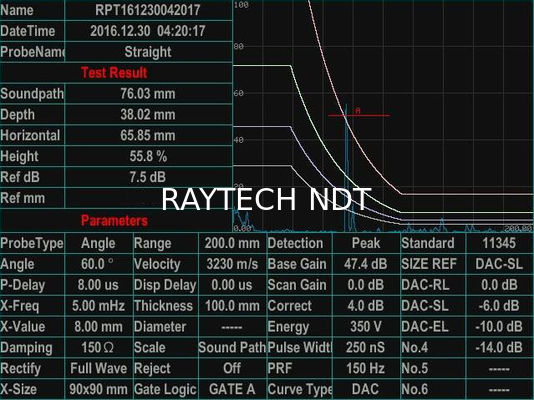

Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Puerta de magnificación: expansión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: Visualización simultánea de A-scan en vivo a una tasa de actualización de 70 Hz y la envolvente del A-scan
visualización.
Retención de picos: Compare formas de onda de picos congelados con A-scans en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: la congelación de pantalla mantiene los datos de la forma de onda y la trayectoria del sonido.
Prueba de tasa de esferoidización.
Alarma: pitido y LED.
Reloj en tiempo real.
Eco de relleno.
Marca de captura.
Color del eco dentro de la puerta.
Configuración estándar de Detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas
|
|
Nombre | CANTIDAD |
| 1 | Unidad principal | 1 |
| 2 | adaptador de corriente | 1 |
| 3 | cable de conexión de sonda | 2 |
| 4 | Estuche del instrumento | 1 |
| 5 | Manual de instrucciones | 1 |
| 6 |
Sonda recta |
1 |
| 7 | Sonda angular 8x9 60°4MHz | 1 |
| 8 | Certificado de aprobación | 1 |
| 9 | Correa | 1 |
| 10 | Software de aplicación | 1 |
Imagen de característica de Detector de fallas ultrasónico de conexión inalámbrica detector de fallas metálicas
![]()
![]()
