Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE, RFD510

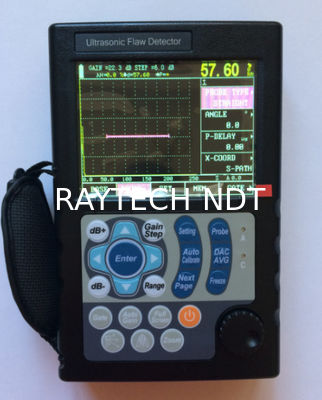

Porcelana Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE, RFD510 proveedor

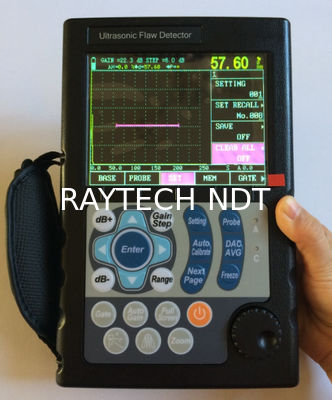

Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE, RFD510 proveedor Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE, RFD510 proveedor

Ampliación de imagen :  Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE, RFD510

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: Raytech
Certificación: ISO CE
Número de modelo: RFD510

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: alrededor de 3 ~ 5 días
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 500Units por mes
Descripción detallada del producto
Nombre del producto: Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digital, NDT, NDE Rango: 0~6000m m
Resolución: 0,1 mm y 1 mm Rango de ganancia: 0~110dB
Velocidad del sonido: 1000 m/s~15000 m/s Dimensión general: Las medidas siguientes se aplicarán:

Máquina de prueba de soldadura de metales, detector de fallas ultrasónico portátil digitalDetector, NDT, NDE, RFD510



Metal welding test machine, Digital Portable Ultrasonic Flaw Detector, NDT, NDE, RFD510



Características de rendimiento

1. Calibración automática del desplazamiento cero y/o velocidad del transductor;

2. Ganancia automática, retención de pico y memoria de pico;

3. Ubicación precisa automática de fallas en pantalla (profundidad d, nivel p, distancia s, amplitud, sz dB, φ);

4. Cambio automático de tres medidores de personal ((profundidad d, nivel  p, distancia s);  100 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en el sitio sin prueba bloque;

5. Gran memoria de 300 gráficos A.

6. Alarma de puerta y DAC; Alarma acústico-óptica;

7. Puerto RS232/USB, comunicación con PC es fácil;

8. El software integrado se puede actualizar en línea;

9. Batería de litio, tiempo de trabajo continuo hasta 10 horas;

10. Congelación de pantalla;

11. Grado de eco automático;

12. Ángulos y valor K;

13. Función de bloqueo y desbloqueo de parámetros del sistema;

14. Reloj calendario electrónico;

15. Configuración de dos puertas e indicación de alarma;

16. Captura de alta velocidad y muy bajo ruido;

17. DAC, AVG; Carcasa de metal sólido;

18. Cálculo automático del tamaño de la falla con tipo de fondo ancho en la función AVG.

19. AWS D1.1;

20. Funciones DAC de 6dB;

21. Proporciona visualización de alto contraste de la forma de onda desde luz solar brillante y directa hasta completa oscuridad y fácil de leer desde todos los ángulos;

22. Potente software de PC y los informes se pueden exportar a Excel;



Rango de medición y error de medición

Rango de escaneo: 0 mm ~6000 mm

Resolución para escaneo: 0.1 mm (2.5 mm ~100 mm)   1 mm (100 mm ~6000 mm)

Rango de ganancia: 0 dB ~110 dB

Retraso D: -20 μs ~+3400 μs

Retraso P: 0 μs ~99.99 μs

Velocidad del sonido: 1000 m/s ~15000 m/s

Entorno operativo

Temperatura: -10 ℃ ~50 ℃

Humedad: 20% ~90% RH

Libre de campo magnético fuerte y corrosión.

Fuente de alimentación

Batería de litio 7.4V  4800mAh

Dimensión y peso total

Dimensión total: 240 mm × 150 mm × 50 mm

Peso: 1.6 kg



Parámetros técnicos

Designación

Datos técnicos

Rango de escaneo (mm)

Rango de escaneo (mm): 0 ~6000

Pasos: 2.5, 5, 10, 20,  30, 40, 50, 60, 70, 80, 90,  100, 150, 200,  250,  300,  350,  400,  450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000
Paso de ajuste: 0.1 mm (2.5 mm ~99.9 mm), 1 mm (100 mm ~6000 mm)

Retraso D (ms)

Retraso D (ms): -20 ~+3400

Pasos: -20, -10, 0.0,  10,  20,  50, 100, 150, 200, 250, 300, 350, 400, 450, 500,  600,
700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400.
Pasos de ajuste: 0.1 (-20 ms ~999.9 ms), 1 (1000 ms ~3400 ms)

Retraso P (ms)

Retraso P: 0.0 ~99.99

Pasos de ajuste: 0.01

MTLVEL (m/s)

MTLVEL: 1000 ~15000

7 niveles fijos: 2260, 2730, 3080, 3230, 4700, 5920, 6300, 12000
Pasos de ajuste:   1

Modo de trabajo

Sonda única (recepción y envío), sonda doble (una para recepción y otra para envío), transmisión  (sonda de transmisión)

Rango de frecuencia (MHz)

0.5 ~20

Ajuste de ganancia (dB)

0 ~110
Paso de ajuste: 0.0, 0.1, 0.5, 1, 2, 6, 12

Rechazo

0% ~80% de la altura de la pantalla, paso: 1%

Error lineal vertical

El error lineal vertical no es superior al 3%

Error lineal horizontal

No más del 0.2% en el rango de escaneo

Sensibilidad de remanencia

≥62 dB

Rango dinámico

≥34 dB

Alarma

Tres modos, es decir, onda prohibida, onda perdida y automática

Área de visualización de escaneo A



Pantalla completa o local

Congelación y descongelación de la visualización de escaneo A  Relleno de escaneo A

Guardado de datos

300 imágenes de escaneo A (incluida la configuración del instrumento)

Interfaz de comunicación estándar con PC

RS232/USB

Unidad de medida

mm/pulgada

Batería

Batería de litio 7.4V   4800mAh

Adaptador de corriente



Entrada 100V ~240V/50Hz ~60Hz

Salida 9VDC/1.5A

Temperatura de trabajo

-10 ℃ ~50 ℃

Humedad de trabajo

20% ~90%

Tipo de puerto

C9

Dimensión total (mm)

240 × 150 × 50

Peso (kg)

1.6



Configuración estándar

Designación

Cantidad

Unidad principal

1

Adaptador de corriente de 1.5A/9V

1

Cable de conexión de sonda

2

Estuche de transporte

1

Manual de instrucciones

1

Sonda recta

10 mm 4 MHz (una)

Sonda angular

8 × 9 60° 4 MHz (una)



Opciones

Designación

Cantidad

Cable serie

1 (9 pines)

Software de comunicación para PC

1 juego



Metal welding test machine, Digital Portable Ultrasonic Flaw Detector, NDT, NDE, RFD510
