Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Equipo de prueba ultrasónico Detector de fallas ultrasónico digital Detector de fallas por ultrasoni | Gama de medición (milímetros): | 0 ~ 15000 |
|---|---|---|---|
| Frecuencia de repetición de pulso: | 20-3000Hz | Unidades: | Pulgada o milímetro |
| Sensibilidad: | 120 dB máx. | Rango dinámico: | ≥38dB |

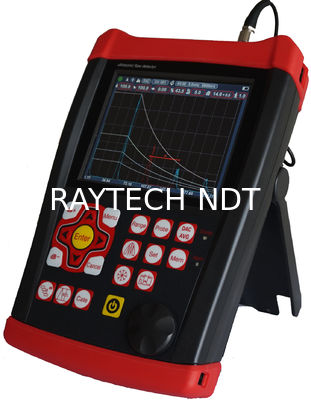

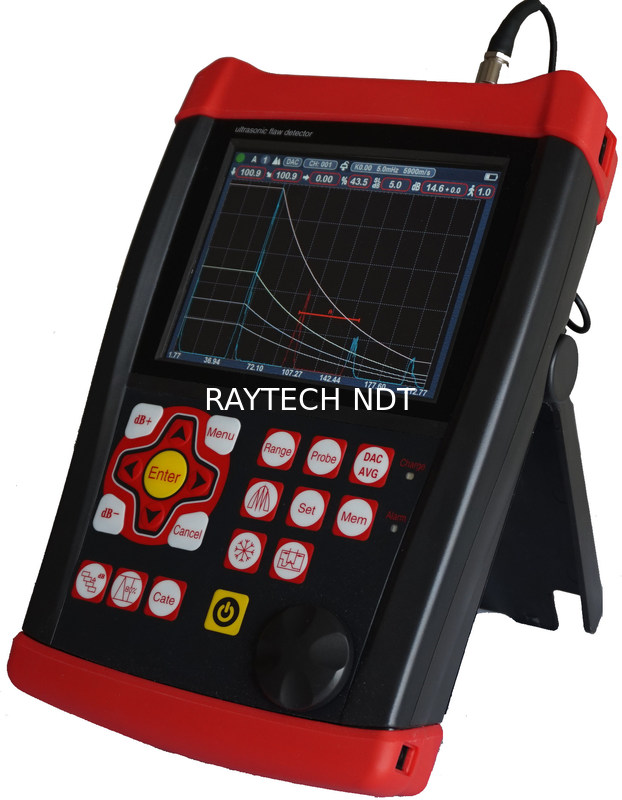

Equipo de ensayo ultrasónico Detector de fallas ultrasónico digital Detector de fallas por ultrasonido RFD820
![]()

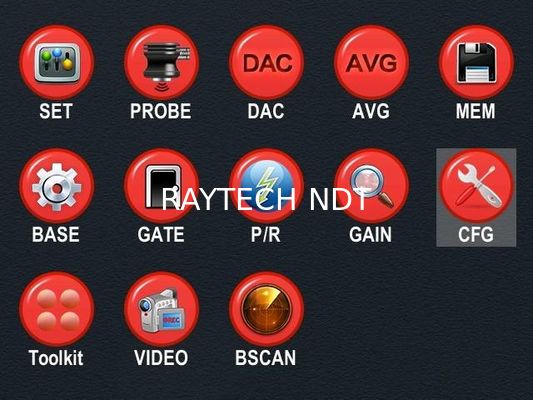

Las operaciones interactivas de diálogo fáciles de usar ayudan en operaciones como calibración, creación de curvas, etc.
★ Todas las herramientas que necesita: DAC, AVG, TCG, Bscan en color, AWS, Tasa de esferoidización, etc.
★ Frecuencia de repetición de pulso: ajuste preciso de 20-3000 Hz, escaneo de alta velocidad, sin omisiones.
★ Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
★ AD de 12 dígitos, muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso fallas diminutas.
★ Puede usar frecuencia de sonda de 30M perfectamente.
★ Grabación de video de detección de fallas en tiempo real de alta velocidad. Almacenamiento de datos USB ilimitado.
★ Conexión Bluetooth a dispositivo móvil para generar e imprimir informes de detección en el sitio.
★ Estándar IP65. Carcasa de aleación + gel de sílice, resistente al agua y al polvo, sólida y duradera. El soporte amortiguador permite que se mantenga en cualquier ángulo.
★ La batería dura 15 horas con una sola carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas del día.
Especificaciones
Rango: 0-15000 mm, a velocidad del acero
Velocidad del material: 100~20000 m/s
Frecuencia de repetición de pulso: 20-3000 Hz
Rango dinámico: ≥38dB
Linealidad: Horizontal: +/-0.2%, Vertical: 2.5%, Precisión del amplificador +/-1 dB.
Poder de resolución: >40dB (5P14)
Sensibilidad de remanencia: >62dB
Rechazo (supresión): 0 a 80% de la altura de pantalla completa
500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en la escena sin bloque de prueba;
Gran memoria de 1000 gráficos A
Modos de prueba: Pulso eco, elemento dual y transmisión directa
Tipos de sonda: Recta simple, Angular simple, Recta doble, Angular doble, Transmisión directa, Deslizante, Superficial
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Unidades: Pulgada o milímetro
Requisitos de alimentación: Red AC 100-240 VAC, 50-60 Hz
Retardo de visualización: -20 a 3400 µs
Retardo de sonda/Desplazamiento cero: 0 a 99.99 µs
Paquete de batería de iones de litio recargable interna con clasificación de 7.2V a 8000 mAh
15 horas de tiempo de operación nominal dependiendo del brillo de la pantalla
4 horas de tiempo de recarga típico
Alto x Ancho x Profundidad (mm): 260 × 175 × 60 (mm)
Peso: 1.2 kg
Temperatura de operación: -10℃ a 50℃
Temperatura de almacenamiento: -30℃ a 50℃
Energía del pulso: 70V, 100V, 200V, 300V, 400V, 500V seleccionable
Rectificación: Onda media positiva, onda media negativa, onda completa, sistema RF
Ancho de banda (banda de paso del amplificador): 0.2 a 35 MHz
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Sensibilidad: 120 dB máx. en resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB.
Conexiones del transductor: BNC o LEMO
Funciones
Ubicación precisa automática de fallas (Profundidad d, nivel p, distancia s, amplitud, sz dB, φ).

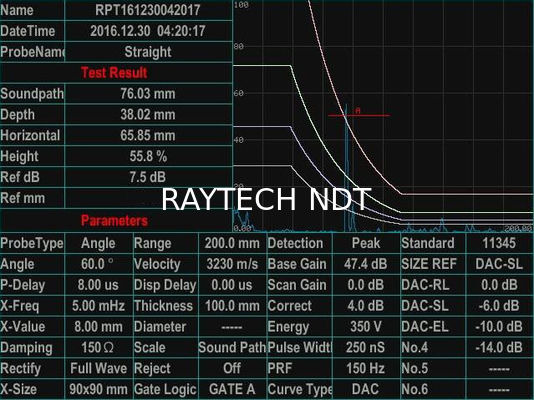

Medición de fallas: Medición automática de fallas usando AVG o DAC/TCG, acelera la generación de informes de aceptación o rechazo de defectos.
Calibración automática del punto cero del transductor, ángulos, borde frontal y velocidad del material. (V2 y dos orificios)
Conveniente para hacer y usar DAC/TCG y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando U-Disk, la unidad puede obtener memoria ilimitada.
Creación automática de video del proceso de prueba y reproducción; usando U-Disk, la longitud del video es ilimitada.
Bscan en color.
Hay 17 estándares en la unidad.
Conexión Bluetooth a dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Puerta de magnificación: expansión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.

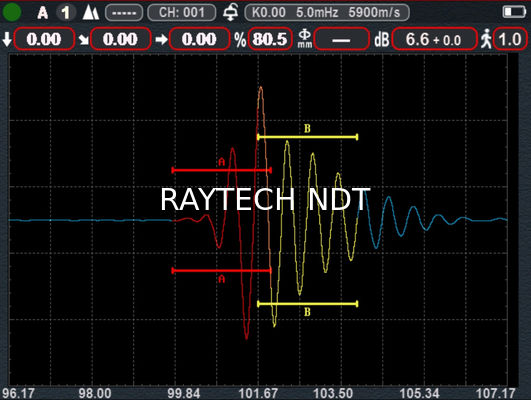

Envolvente: Visualización simultánea de A-scan en vivo a una tasa de actualización de 70 Hz y la envolvente de la visualización A-scan.
Retención de picos: Compare formas de onda de picos congelados con A-scans en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: La congelación de pantalla mantiene los datos de la forma de onda y la trayectoria del sonido.
Prueba de tasa de esferoidización.
Alarma: Pitido y LED.
Reloj en tiempo real.
Eco de relleno.
Marca de captura.
Color del eco dentro de la puerta.
Configuración estándar
Nombre
|
|
Cantidad | 1 |
| TAG: | 1 | TAG: |
| 4 | 1 | TAG: |
| Cable de conexión de sonda | 2 | 4 |
| Estuche del instrumento | 1 | TAG: |
| Manual de instrucciones | 1 | TAG: |
| Sonda recta |
20mm 2.5MHz |
TAG: |
| Sonda angular 8x9 60°4MHz | 1 | TAG: |
| Certificado de aprobación | 1 | TAG: |
| Correa | 1 | TAG: |
| Software de aplicación | 1 | TAG: |
![]()
