Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Proyector de perfil objetivo 10X, proyector óptico vertical para pieza de trabajo de caucho RVP300-2 | Tamaño del escenario metálico: | 258 x 358 mm |
|---|---|---|---|
| Tamaño de la etapa de vidrio: | El tamaño de la caja es de 148 x 256 mm. | Viaje de etapa: ejes X e Y: | 200x100m m |
| Viaje de etapa: eje Z: | 100mm | Resolución de escala X e Y: | 0,0005 milímetros |

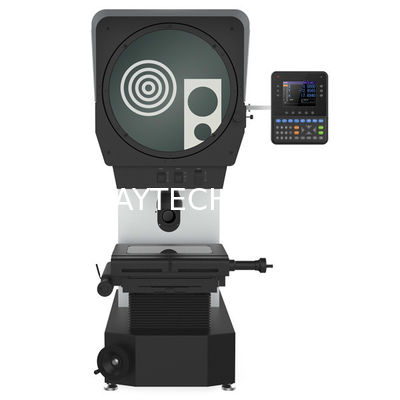

Proyector de Perfil Objetivo 10X, Proyector Óptico Vertical para
Proyector de Perfil Objetivo 10X, Proyector Óptico Vertical para
![]()
Características:
1. El sistema de elevación adopta rieles de rodillos cruzados y transmisión por tornillo de precisión, lo que hace que la transmisión de elevación sea
más cómoda y estable;
2. Reflector con proceso de recubrimiento, imagen más clara y gran protección contra el polvo;
3. Iluminación de contorno y superficie ajustable, para satisfacer las demandas de diferentes piezas de trabajo;
4. Iluminación LED importada de alta luz y larga vida útil, para garantizar la precisión de la medición
demanda;
5. Sistema óptico de alta resolución con imagen clara y error de magnificación inferior al 0,08%;
6. Potente sistema de enfriamiento por ventilador Bi-axial, aumenta en gran medida la vida útil;
7. Potente y colorido DRO DP400, realizó mediciones 2D rápidas y precisas;
8. Mini-impresora incorporada, puede imprimir y guardar datos;
9. Con objetivo estándar 10X, objetivo opcional 5X, 20X, 50X, 100X, mesa giratoria, interruptor de pie
, abrazadera, etc.
Especificación:
| Imagen Inversa |
RVP300-1510 (#511-330)
|
RVP300-2010 (#511-340) | |
| Imagen Obversa |
RVP300-1510Z(#511-330Z)
|
RVP300-2010Z(#511-340Z) | |
| Tamaño de la Mesa de Metal |
258x308mm
|
258x358mm | |
| Tamaño de la Mesa de Vidrio |
148x206mm
|
148x256mm | |
| Recorrido de la Mesa: Ejes X e Y |
150x100mm
|
200 x100mm | |
| Recorrido de la Mesa: Eje Z |
100mm
|
||
| Precisión |
≤3+L/200(um)
|
||
| Resolución de la escala X e Y |
0.0005 mm
|
||
| Pantalla |
Diámetro :Ø312mm, Rango Efectivo ≥ Ø300 (con retícula “* ”)
|
||
|
Rango de Rotación: 0~360° ; Resolución del Indicador de Rotación: 1’ o 0.01°
|
|||
| Lectura Digital |
DP400 (510-340) Sistema Multifuncional de Procesamiento de Datos
|
||
| Iluminación |
Iluminación de Contorno: LED de 3.2V/10W; Superficie
Iluminación: LED de 3.2V/10W
|
||
| Entorno de Trabajo |
Temp 20℃±5℃, Humedad 40%-70%RH
|
||
| Fuente de Alimentación |
AC110V/60Hz; 220V/50Hz, 650W
|
||
| Dimensión (L×An×Al) |
988x563x1224mm
|
988x563x1224mm | |
| Dimensión del Embalaje |
1200x800x1580mm
|
1200x800x1580mm | |
| Peso Bruto/Neto |
220/170Kg
|
220/170Kg | |
