Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Proyector de perfil vertical digital de 300 mm de diámetro, proyector de perfil de medición óptica R | Tamaño del escenario metálico: | 258 x 308 mm |
|---|---|---|---|
| Tamaño de la etapa de vidrio: | Las dimensiones de las piezas son: | Viaje de etapa: ejes X e Y: | Las demás: |
| Viaje de etapa: eje Z: | 100mm | Resolución de escala X e Y: | 0,0005 milímetros |

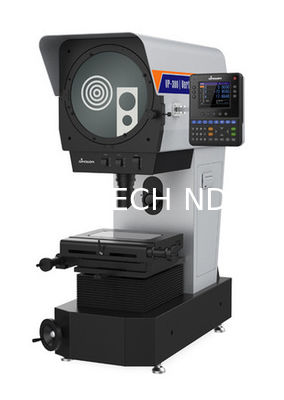

Proyector de Perfil Digital Vertical de 300 mm de Diámetro, Óptico
Proyector de Perfil de Medición RVP300-1510
![]()
Proyector de Perfil Digital Vertical de 300 mm de Diámetro, Proyector de Perfil de Medición Óptica RVP300-1510
Proyector de Perfil Digital Vertical de 300 mm de Diámetro, Proyector de Perfil de Medición Óptica RVP300-1510
Proyector de Perfil Digital Vertical de 300 mm de Diámetro, Proyector de Perfil de Medición Óptica RVP300-1510
Características:
1. El sistema de elevación adopta rieles de rodillos cruzados y transmisión por tornillo de precisión, lo que hace que la transmisión de elevación
sea más cómoda y estable;
2. Reflector con proceso de recubrimiento, imagen más clara y gran protección contra el polvo;
3. Iluminación de contorno y superficie ajustable, para satisfacer las demandas de diferentes piezas de trabajo;
4. Iluminación LED importada de alta luz y larga vida útil, para garantizar la demanda de medición de precisión
5. Sistema óptico de alta resolución con imagen clara y error de magnificación inferior al 0,08%;
6. Potente sistema de refrigeración por ventilador Bi-axial, aumenta en gran medida la vida útil;
7. Potente y colorido DRO DP400, realizó mediciones 2D rápidas y precisas;
8. Mini-impresora incorporada, puede imprimir y guardar datos;
9. Con objetivo estándar de 10X, objetivo opcional de 5X, 20X, 50X, 100X, mesa giratoria, interruptor de pie, abrazadera, etc.
Especificación:
Imagen Inversa
RVP300-1510 (#511-330)
| RVP300-2010 (#511-340) |
Imagen Obversa
|
RVP300-1510Z(#511-330Z) | |
| RVP300-2010Z(#511-340Z) |
Tamaño de la Mesa Metálica
|
258x308mm | |
| 258x358mm |
Tamaño de la Mesa de Vidrio
|
148x206mm | |
| 148x256mm |
Recorrido de la Mesa: Ejes X e Y
|
150x100mm | |
| 200 x100mm |
Recorrido de la Mesa: Eje Z
|
100mm | |
| Precisión |
≤3+L/200(um)
|
||
| Resolución de la escala X e Y |
0.0005 mm
|
||
| Pantalla |
Diámetro: Ø312mm, Rango Efectivo ≥ Ø300 (con retícula "*")
|
||
| Rango de Rotación: 0~360°; Resolución del Indicador de Rotación: 1’ o 0.01° |
Lectura Digital
|
||
|
DP400 (510-340) Sistema Multifuncional de Procesamiento de Datos
|
|||
| Iluminación |
Iluminación de Contorno: LED de 3.2V/10W; Superficie
|
||
| Iluminación: LED de 3.2V/10W |
Entorno de Trabajo
Temp 20℃±5℃, Humedad 40​​%​​-70​​%RH
|
||
| Fuente de Alimentación |
AC110V/60Hz; 220V/50Hz, 650W
|
||
| Dimensión (L×An×Al) |
988x563x1224mm
|
||
| 988x563x1224mm |
1200x800x1580mm
|
1200x800x1580mm | |
| 1200x800x1580mm |
220/170Kg
|
220/170Kg | |
| 220/170Kg |
