Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Proyector de perfiles de medición óptica, proyector de perfiles verticales de 400 mm de diámetro NDT | Tamaño del escenario metálico: | 308x408 mm |
|---|---|---|---|
| Tamaño de la etapa de vidrio: | Cuadro de la muestra. | Viaje de etapa: ejes X e Y: | 200x150 mm |
| Viaje de etapa: eje Z: | 100mm | Resolución de escala X e Y: | 0,0005 milímetros |

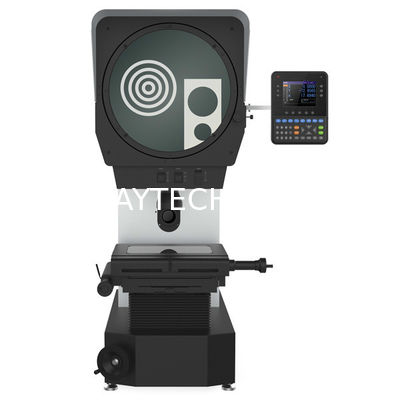

Proyector de Perfil de Medición Óptica, Diámetro NDT 400mm
Proyector de Perfil Vertical RVP400-2515
![]()
Características:
1. El sistema de elevación adopta rieles de rodillos cruzados y transmisión por tornillo de precisión, lo que hace que la transmisión de elevación sea
más cómoda y estable;
2. Reflector con proceso de recubrimiento, imagen más clara y gran protección contra el polvo;
3. Iluminación de contorno y superficie ajustable, para satisfacer las demandas de diferentes piezas de trabajo;
4. Iluminación LED importada de alta luz y larga vida útil, para garantizar la demanda de medición de precisión
5. Sistema óptico de alta resolución con imagen clara y error de magnificación inferior al 0,08%;
6. Potente sistema de enfriamiento por ventilador Bi-axial, aumenta en gran medida la vida útil;
7. Potente y colorido DRO DP400, realizó mediciones 2D rápidas y precisas;
8. Mini-impresora incorporada, puede imprimir y guardar datos;
9. Con objetivo estándar 10X, objetivo opcional 5X, 20X, 50X, 100X, mesa giratoria, interruptor de pie
pedal, abrazadera, etc.
Especificación:
Imagen Inversa
| RVP400-2010 (#511-410) |
RVP400-2515 (#511-420)
|
RVP400-3020 (#511-430) | Imagen Obversa |
| RVP400-2010Z(#511-410Z) |
RVP400-2515Z(#511-420Z)
|
RVP400-3020Z (#511-430Z) | Tamaño de la Mesa Metálica |
| 308x408mm |
458x358mm
|
458x358mm | Tamaño de la Mesa de Vidrio |
| 198x306mm |
356x248mm
|
356x248mm | Recorrido de la Mesa: Ejes X e Y |
| 200x100mm |
200x150mm
|
300x200mm | Recorrido de la Mesa: Eje Z |
| 100mm |
Precisión
|
||
| ≤3+L/200(um) |
Resolución de la escala X e Y
|
||
| 0.0005 mm |
Pantalla
|
||
| Diámetro: φ412mm, Rango de Medición ≥ Ø400 |
Ángulo de Rotación 0~360°; Resolución: 1 o 0.01°
|
||
|
Lectura Digital
|
|||
| DP400 (510-340) Lector digital LCD colorido multifunción |
Iluminación
|
||
| Iluminación de Contorno: LED de 3.2V/10W; Iluminación de Superficie: LED de 3.2V/10W |
Entorno de Trabajo
|
||
| Temp 20°C±5°C, Humedad 40%-70% HR |
Fuente de Alimentación
|
||
| AC110V/60Hz; 220V/50Hz, 150W |
Dimensión (L×A×H)
|
||
| 1003x617x1309mm |
Dimensión del Embalaje
|
Dimensión del Embalaje | Dimensión del Embalaje |
| 1200x800x1580mm |
Peso Neto
|
Peso Neto | Peso Neto |
| 230Kg |
Peso Bruto
|
Peso Bruto | Peso Bruto |
| 280Kg |
