Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Proyector de perfiles ópticos, máquina de medición con comparador óptico digital RVP400-2010 | Tamaño del escenario metálico: | 308x408 mm |
|---|---|---|---|
| Tamaño de la etapa de vidrio: | Cuadro de la muestra. | Viaje de etapa: ejes X e Y: | 200x100m m |
| Viaje de etapa: eje Z: | 100mm | Resolución de escala X e Y: | 0,0005 milímetros |

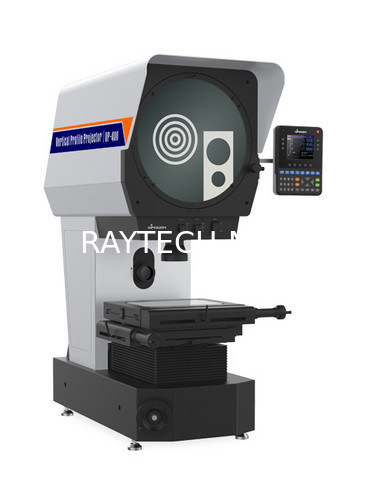

Proyector de Perfil Óptico, Comparador Óptico Digital
Máquina de Medición RVP400-2010
![]()
Proyector de Perfil Óptico, Máquina de Medición de Comparador Óptico Digital RVP400-2010
Proyector de Perfil Óptico, Máquina de Medición de Comparador Óptico Digital RVP400-2010
Proyector de Perfil Óptico, Máquina de Medición de Comparador Óptico Digital RVP400-2010
Características:
1. El sistema de elevación adopta rieles de rodillos cruzados y transmisión por tornillo de precisión, lo que hace que la transmisión de elevación sea
más cómoda y estable;
2. Reflector con proceso de recubrimiento, imagen más clara y gran protección contra el polvo;
3. Iluminación de contorno y superficie ajustable, para satisfacer las demandas de diferentes piezas de trabajo;
4. Iluminación LED importada de alta luz y larga vida útil, para garantizar la precisión de la medición
demanda;
5. Sistema óptico de alta resolución con imagen clara y error de magnificación inferior al 0.08%;
6. Potente sistema de enfriamiento por ventilador Bi-axial, aumenta en gran medida la vida útil;
7. Potente y colorido DRO DP400, realizó mediciones 2D rápidas y precisas;
8. Mini-impresora incorporada, puede imprimir y guardar datos;
9. Con objetivo estándar de 10X, objetivo opcional de 5X, 20X, 50X, 100X, mesa giratoria, pie
interruptor, abrazadera, etc.
Especificación:
| Imagen Inversa |
RVP400-2010 (#511-410)
|
RVP400-2515 (#511-420) | RVP400-3020 (#511-430) |
| Imagen Obversa |
RVP400-2010Z(#511-410Z)
|
RVP400-2515Z(#511-420Z) | RVP400-3020Z (#511-430Z) |
| Tamaño de la Mesa Metálica |
308x408mm
|
308x408mm | 458x358mm |
| Tamaño de la Mesa de Vidrio |
198x306mm
|
198x306mm | 356x248mm |
| Recorrido de la Mesa: Ejes X e Y |
200x100mm
|
200x150mm | 300x200mm |
| Recorrido de la Mesa: Eje Z |
100mm
|
||
| Precisión |
≤3+L/200(um)
|
||
| Resolución de la escala X e Y |
0.0005 mm
|
||
| Pantalla |
Diámetro: φ412mm, Rango de Medición ≥ Ø400
|
||
|
Ángulo de Rotación 0~360°; Resolución: 1 o 0.01°
|
|||
| Lectura Digital |
DP400 (510-340) Lector digital LCD colorido multifunción
|
||
| Iluminación |
Iluminación de Contorno: LED de 3.2V/10W; Iluminación de Superficie: LED de 3.2V/10W
|
||
| Entorno de Trabajo |
Temp 20°C±5°C, Humedad 40%-70% HR
|
||
| Fuente de Alimentación |
AC110V/60Hz; 220V/50Hz, 150W
|
||
| Dimensión (L×A×H) |
1003x617x1309mm
|
1003x617x1309mm | 1003x617x1309mm |
| Dimensión del Embalaje |
1200x800x1580mm
|
1200x800x1580mm | 1200x800x1580mm |
| Peso Neto |
230Kg
|
230Kg | 230Kg |
| Bruto |
280Kg
|
280Kg | 280Kg |
