Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Proyector de perfiles verticales digital, Proyector de perfiles tipo mesa | Tamaño de la mesa: | 308x408 mm |
|---|---|---|---|
| Tamaño de la mesa de vidrio: | Cuadro de la muestra. | Rango de recorrido XY: | 200x100m m |
| Rango de recorrido Z: | 100mm | Resolución: | 0,001 milímetros |

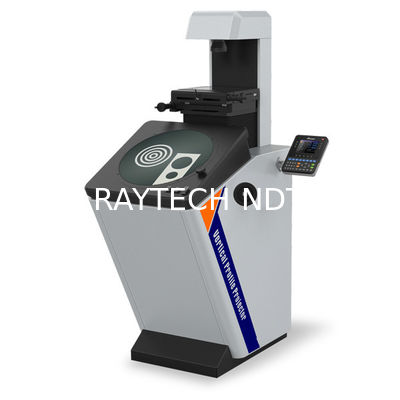

Proyector de Perfil Vertical Digital de Ø400mm, Proyector de Perfil tipo Mesa
Proyector RPV410-2010
![]()
Proyector de Perfil Vertical Digital, Proyector de Perfil tipo Mesa
Proyector de Perfil Vertical Digital, Proyector de Perfil tipo Mesa
Proyector de Perfil Vertical Digital, Proyector de Perfil tipo Mesa
Características:
● El sistema de elevación adopta un riel de rodillos cruzados y un accionamiento de tornillo de precisión, lo que hace que el accionamiento de elevación
sea más cómodo y estable;
● Reflector con proceso de recubrimiento, imagen más clara y gran protección contra el polvo;
● Iluminación de contorno y superficie ajustable, para satisfacer las demandas de diferentes piezas de trabajo;
● Iluminación LED importada de alta luz y larga vida útil, para garantizar la demanda de medición de precisión;
● Sistema óptico de alta resolución con imagen clara y error de magnificación inferior al 0.08%;
● Potente sistema de enfriamiento por ventilador Bi-axial, aumenta en gran medida la vida útil;
● Potente y colorido DRO DP400, realizó mediciones 2D rápidas y precisas;
● Mini-impresora incorporada, puede imprimir y guardar datos;
● Con objetivo estándar de 10X, objetivo opcional de 5X, 20X, 50X, mesa giratoria, interruptor de pie, abrazadera, etc.
Especificación:
| Modelo |
RPV410-2010 |
| Código# |
#511-440 |
| Tamaño de la mesa |
308x408mm |
| Tamaño de la mesa de vidrio |
198x306mm |
| Rango de desplazamiento XY |
200x100mm |
| Rango de desplazamiento Z | 100mm |
| Precisión | ≤3+L/200(um) |
| Resolución | 0.001 mm |
| Carga máxima de la pieza | 10Kg |
| Pantalla | Diámetro efectivo: φ412mm ≥ Ø400mm |
| Rotación de pantalla 0~360°; Resolución: 1’ o 0.01°, precisión: 6’ | |
| Lectura digital | DP400 (510-340) potente lectura digital |
| Iluminación | Transparente: 3.2V/10W LED; Iluminación reflejada: 3.2V/10W LED |
| Entorno operativo | 20℃±5℃, HR 40%-70%HR |
| Energía | AC110V/60Hz; 220V/50Hz, 150W |
Lente objetivo:
| Magnificación | RPV410-5X | RPV410-10X | RPV410-20X | RPV410-50X |
| Campo de visión | φ80mm | φ40mm | φ20mm | φ8mm |
| Distancia de trabajo | 65mm | 80mm | 67.7mm | 51.4mm |
