Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610

Certificación
De buena calidad probador portátil de la dureza para las ventas
De buena calidad probador portátil de la dureza para las ventas
Fácil de hablar, servicio muy profesional y rápido, la calidad es muy buena.

—— Ali Sharif

Estoy en línea para chatear ahora

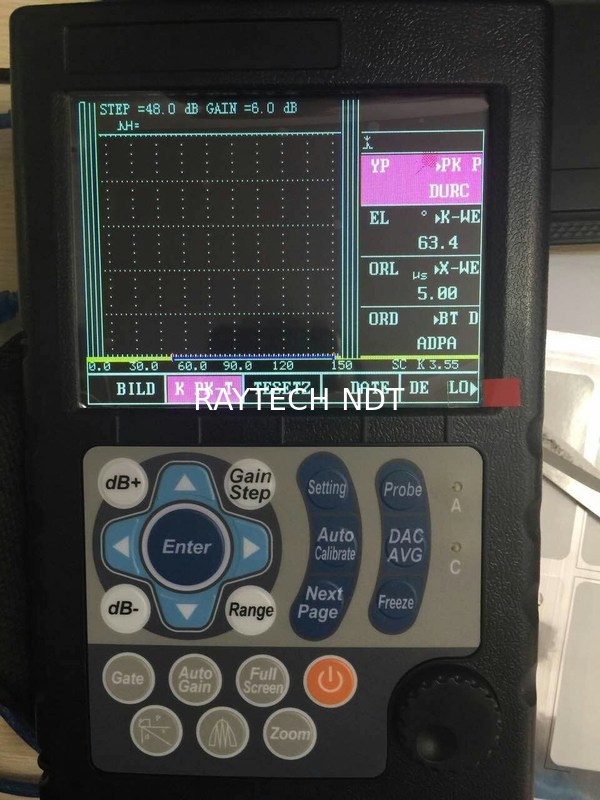

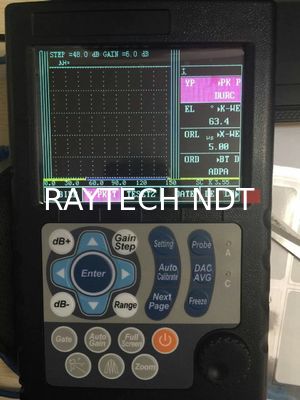

Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610

Porcelana Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610 proveedor
Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610 proveedor Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610 proveedor Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610 proveedor

Ampliación de imagen :  Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: RAYTECH
Certificación: ISO CE
Número de modelo: RFD610

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: alrededor de 3 ~ 5 días
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 500Units por mes
Descripción detallada del producto
Nombre del producto: Detector ultrasónico de defectos de mano, máquina de prueba portátil Digital UT RFD610 Velocidad del sonido: 1000 m/s~15000 m/s
Leavings de la sensibilidad: ≥62dB Rango dinámico: ≥ 34 dB
Reserva de los datos: 300 imágenes A-Scan (incluida la configuración del instrumento) Tipo de puerto: BNC/LEMO

Detector de fallas ultrasónico portátil, UT digital portátilMáquina de prueba RFD610

Handheld Ultrasonic Flaw Detector, Digital portable UT Testing Machine RFD610

Características de rendimiento

1. Calibración automática del desplazamiento cero y/o velocidad del transductor;

2. Ganancia automática, retención de pico y memoria de pico;

3. Visualización automática de la ubicación precisa de la falla (profundidad d, nivel p, distancia s, amplitud, sz dB, φ);

4. Cambio automático de tres medidores de personal ((profundidad d, nivel p, distancia s);

5. 100 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en la escena sinbloque de prueba;

6. Gran memoria de 300 gráficos A.

7. Alarma de puerta y DAC; Alarma acústico-óptica;

8. Puerto RS232/USB, comunicación fácil con PC;

9. El software integrado se puede actualizar en línea;

10. Batería de litio, tiempo de trabajo continuo hasta 10 horas;

11. Congelación de pantalla;

12. Grado de eco automático;

13. Ángulos y valor K;

14. Función de bloqueo y desbloqueo de parámetros del sistema;

15. Modo de suspensión y salvapantallas;

16. Calendario de reloj electrónico;

17. Configuración de dos puertas e indicación de alarma;

18. Captura de alta velocidad y muy bajo ruido;

19. DAC, AVG, escaneo B; Carcasa de metal sólido;

20. Cálculo automático del tamaño de la falla con tipo de fondo ancho en la función AVG.

21. AWS D1.1;

22. Funciones DAC de 6dB;

23. Captura automática de video del proceso de prueba y reproducción;

24. Proporciona visualización de alto contraste de la forma de onda desde luz solar directa y brillante hasta completaoscuridad y fácil de leer desde todos los ángulos;

25. Potente software de PC y los informes se pueden exportar a Excel;

Rango de medición y error de medición

Rango de escaneo: 0 mm ~ 10000 mm

Resolución de escaneo: 0.1 mm (2.5 mm ~ 100 mm)1 mm (100 mm ~ 5000 mm)

Rango de ganancia: 0 dB ~ 110 dB

Retraso D: -20 μs ~ +3400 μs

Retraso P: 0 μs ~ 99.99 μs

Velocidad del sonido: 1000 m/s ~ 15000 m/s

Entorno operativo

Temperatura: -10 ℃ ~ 50 ℃

Humedad: 20% ~ 90% RH

Libre de campos magnéticos fuertes y corrosión.

Fuente de alimentación

Batería de litio 7.4V 4800mAh

Dimensión y peso total

Dimensión total: 240 mm × 150 mm × 50 mm

Peso: 1.6 kg

Parámetros técnicos

Designación

Datos técnicos

Rango de escaneo (mm)

Rango de escaneo (mm): 0 ~ 10000
Pasos: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 10000
Paso de ajuste: 0.1 mm (2.5 mm ~ 99.9 mm), 1 mm (100 mm ~ 10000 mm)

Retraso D (ms)

Retraso D (ms): -20 ~ +3400
Pasos: -20, -10, 0.0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600,
700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400.
Pasos de ajuste: 0.1 (-20 ms ~ 999.9 ms), 1 (1000 ms ~ 3400 ms)

Retraso P (ms)

Retraso P: 0.0 ~ 99.99
Pasos de ajuste: 0.01

MTLVEL (m/s)

MTLVEL: 1000 ~ 15000
7 niveles fijos: 2260, 2730, 3080, 3230, 4700, 5920, 6300, 12000
Pasos de ajuste: 1

Modo de trabajo

Sonda única (recepción y envío), sonda doble (una para recepción y otra para envío), transmisión (sonda de transmisión)

Rango de frecuencia (MHz)

0.5 ~ 20

Ajuste de ganancia (dB)

0 ~ 120
Paso de ajuste: 0.0, 0.1, 0.5, 1, 2, 6, 12

Rechazo

0% ~ 80% de la altura de la pantalla, paso: 1%

Error lineal vertical

El error lineal vertical no es superior al 3%

Error lineal horizontal

No más del 0.2% en el rango de escaneo

Sensibilidad residual

≥ 62 dB

Rango dinámico

≥ 34 dB

Alarma

Tres modos, es decir, onda prohibida, onda perdida y automática

Área de visualización de escaneo A

Pantalla completa o local
Congelación y descongelación de la visualización de escaneo A, relleno de escaneo A

Guardado de datos



300 imágenes de escaneo A (incluida la configuración del instrumento)


Interfaz de comunicación estándar con PC

RS232/USB

Unidad de medida

mm/pulgada

Batería

Batería de litio 7.4V 4800mAh

Adaptador de corriente

Entrada 100V ~ 240V / 50Hz ~ 60Hz
Salida 9VDC / 1.5A

Temperatura de trabajo

-10 ℃ ~ 50 ℃

Humedad de trabajo

20% ~ 90%

Tipo de conector

BNC / LEMO

Dimensión total (mm)

240 × 150 × 50

Peso (kg)

1.6

Configuración estándar

Designación

Cantidad

Unidad principal

1

Adaptador de corriente de 1.5A / 9V

1

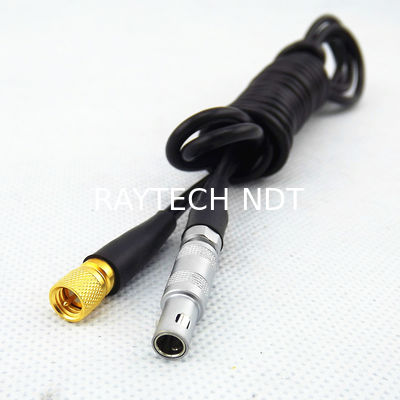

Cable de conexión de sonda

2

Estuche de transporte

1

Manual de instrucciones

1

Sonda recta

10 mm 4 MHz (una)

Sonda angular

8 × 9 60° 4 MHz (una)

Opciones

Designación

Cantidad

Cable serie

1 (9 pines)

Software de comunicación para PC

1 juego
