Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Calibrador de vibraciones, Calibrador de medidor de vibraciones, Analizador de vibraciones, Probador | Frecuencia: | 10, 20, 40, 80, 160, 320, 640, 1280Hz + 0,01% |
|---|---|---|---|
| Unidad: | Aceleración: m/s2 (PICO) Velocidad: mm/s (RMS) Desplazamiento: um (PK-PK) | Temperatura de funcionamiento: | 0 ~ 50 grados |
| Temperatura de almacenamiento: | -20 a 70 grados | Humedad: | 90% sin condensación |
| Linealidad de la sonda de proximidad: | 5 mm y 8 mm | Mostrar: | Display de 3 dígitos y medio para aceleración, velocidad o desplazamiento |

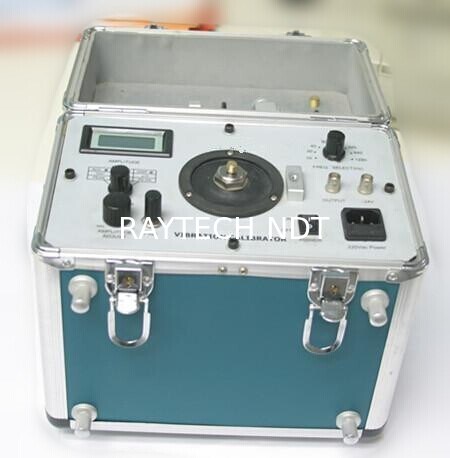

Calibrador de vibraciones, Calibrar medidor de vibraciones, Vibración
Analizador, Probador de vibraciones VMC-5000
![]()
Aplicación para el calibrador de vibraciones:
1. Se puede utilizar para calibrar transductores de aceleración, velocidad y proximidad de vibración y también un
instrumentos de medición de vibraciones. Señales sinusoidales estándar a frecuencias de 10, 20, 40, 80, 160, 320,
640 y 1280 Hz
2. El calibrador puede generar la amplitud de la aceleración, la velocidad y el
desplazamiento
3. Se pueden definir a través de potenciómetros y mostrar en pantallas digitales. Ya sea horizontal o
se puede generar vibración vertical.
4.El calibrador de vibraciones VMC-5000 combina un generador de señales sinusoidales, un amplificador de potencia,
un transductor estándar y un agitador en uno y presenta un volumen pequeño, alta precisión
y fácil operación. Se puede utilizar tanto en laboratorio como en sitio.
Especificaciones:
Frecuencia: 10, 20, 40, 80, 160, 320, 640, 1280 Hz +0.01%
Unidad:
Aceleración: m/s2 (PICO)
Velocidad: mm/s (RMS)
Desplazamiento: um (PK-PK)
Precisión de amplitud:
Aceleración (30m/s2 pk, 80Hz) 40Hz a 320Hz + 0.3dB + 1 dígito
10Hz a 1280Hz + 0.5dB +1 dígito
Velocidad (25mm/seg pk, 80Hz) 40Hz a 320Hz +0.5dB +1 dígito
Desplazamiento (10µm pk-pk, 80Hz) 40Hz a 320Hz + 0.5dB + 1 dígito
Linealidad de la sonda de proximidad
Sonda: sondas de 5 mm y 8 mm Rango: 0~4.0 mm
Pantalla: 3 1/2 pantalla de dígitos para aceleración, velocidad o desplazamiento
Amplitud máxima de vibración y carga máxima:
Debido a que el vibrostand utilizado en el calibrador de vibraciones VMC-5000 es bastante pequeño, durante la
calibración de transductores de diferente peso bajo diferentes frecuencias, la amplitud de salida de
los calibradores también son diferentes. La amplitud máxima de vibración y la carga máxima están relacionadas con
la aceleración máxima. La velocidad máxima y el desplazamiento máximo de salida generados por
el calibrador a una cierta frecuencia y con un cierto peso del transductor a
calibrar.
Las cifras específicas se pueden ver en la siguiente tabla.
|
Peso
Frec |
<100g | <250g | <650g | ||||||
| a(m/S2) | v(mm/S) | d(µm) | a(m/S2) | v(mm/S) | d(µm) | a(m/S2) | v(mm/S) | d(µm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Nota: Con mayor frecuencia, el valor del desplazamiento de la vibración es muy pequeño, por lo que
no habrá salida de señal de vibración del calibrador.
Tamaño: 280 x 180 x 250(mm)
Peso: 20lb, 9kgs
Temperatura: Operación: 0oC a 50 oC
Almacenamiento: -20 oC a 70 oC
Humedad: 90% sin condensación

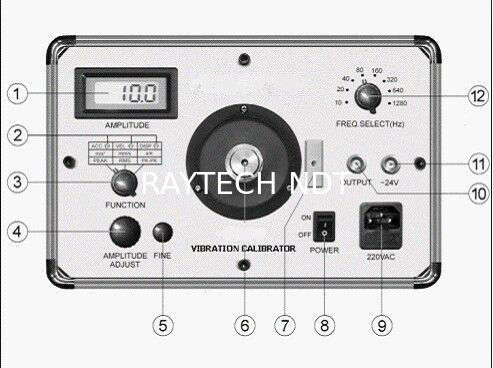

El panel de control del calibrador de vibraciones VMC-5000 se muestra a continuación:
![]()
1 Pantalla de salida de amplitud de vibración Muestra la amplitud de la diferente señal de vibración de salida
del calibrador
2 Potenciómetro de calibración
3 Interruptor selector de función Cambia la salida del calibrador a aceleración, velocidad o
desplazamiento
4 Potenciómetro para ajustar la amplitud de salida
Ajuste del potenciómetro para cambiar la amplitud de vibración de salida
5 Ajuste lento de la amplitud de vibración de salida
6 La tabla para fijar el transductor a calibrar
7 El orificio roscado para fijar el soporte de la sonda de proximidad
Durante la calibración de la sonda de proximidad, el soporte del transductor se fija en el panel de control
a través de este orificio roscado.
8 Interruptor de encendido 220 VAC
9 Toma de entrada de alimentación de 220 V CA
Se utiliza para conectar la alimentación de CA de 220 V.
10. Toma de salida de alimentación
Para monitorear la forma de onda de la señal de salida del amplificador de potencia del calibrador.
11 Salida de voltaje de -24 V
Proporciona alimentación a -24 V para el proximitor durante la calibración de la sonda de proximidad.
12 Interruptor selector de frecuencia
