Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Calibrador de vibración digital, calibrar acelerómetro de vibración, velocidad, transductor VMC-6000 | Aceleración: | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
|---|---|---|---|
| Velocidad: | Se aplicará el método siguiente: | Desplazamiento: | Um (PK-PK) |
| El orgullo.: | 5 mm y 8 mm y 11 mm | Mostrar: | Display de 3 dígitos y medio para aceleración, velocidad o desplazamiento |

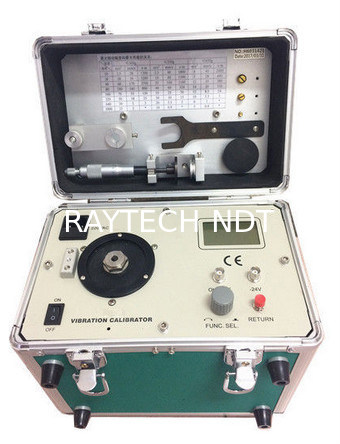

Calibrador de vibraciones digital, calibrar acelerómetro de vibraciones,
velocidad, transductor VMC-6000
![]()
Aplicación para el calibrador de vibraciones:
1. Se puede utilizar para calibrar acelerómetros de vibraciones, transductores de velocidad y proximidad.
2. También se puede utilizar para calibrar instrumentos de medición/monitorización de vibraciones o
dispositivos de adquisición/recolección de datos. El calibrador puede generar señales sinusoidales estándar a frecuencias continuamente
variables de 10 a 1280 Hz.
3. La amplitud de la aceleración, velocidad y desplazamiento se puede definir y
mostrar en el panel digital LCD. Se pueden generar vibraciones tanto horizontales como verticales.
4.El VMC-6000 combina un generador de señales sinusoidales, un amplificador de potencia, un transductor estándar
y un agitador en uno, y presenta un volumen pequeño, alta precisión y fácil
operación. Úselo en el laboratorio o en el sitio.
Unidad:
Aceleración: m/s2 (PICO)
Velocidad: mm/s (RMS)
Desplazamiento: µm (PICO-PICO)
Precisión de amplitud:
Aceleración (30m/s2 pk, 80Hz) 40Hz a 320Hz + 0.3dB + 1dígito
10Hz a 1280Hz + 0.5dB +1dígito
Velocidad (25mm/s pk, 80Hz) 40Hz a 320Hz +0.5dB +1dígito
Desplazamiento (10µm pk-pk, 80Hz) 40Hz a 320Hz + 0.5dB + 1dígito
Linealidad de la sonda de proximidad
Sonda: sondas de 5mm, 8mm y 11mm Rango: 0~2.0mm
Pantalla: 3 1/2 dígitos para aceleración, velocidad o desplazamiento
Amplitud máxima de vibración y carga máxima:
Debido a que el vibrostand utilizado en el Calibrador de Vibraciones VMC-6000 es bastante pequeño,
durante la calibración de transductores de diferente peso bajo diferentes frecuencias
la amplitud de salida de los calibradores también es diferente. La amplitud máxima de vibración
y la carga máxima están relacionadas con la aceleración máxima. La velocidad máxima
y el desplazamiento máximo de salida generados por el calibrador bajo una
frecuencia determinada y con un peso determinado del transductor a calibrar. Las
cifras específicas se pueden ver en la siguiente tabla.
|
Wt
Freq |
<100g | <250g | <650g | ||||||
| a(m/S2) | v(mm/S) | d(µm) | a(m/S2) | v(mm/S) | d(µm) | a(m/S2) | v(mm/S) | d(µm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Nota: Con mayor frecuencia, el valor del desplazamiento de la vibración es muy
pequeño, por lo que no habrá salida de señal de vibración del calibrador.
Tamaño: 280 x 180 x 250(mm)
Peso: 20lb, 9kgs
Temperatura: Operación: 0°C a 50 °C
Almacenamiento: -20 °C a 70 °C
Humedad: 90% sin condensación

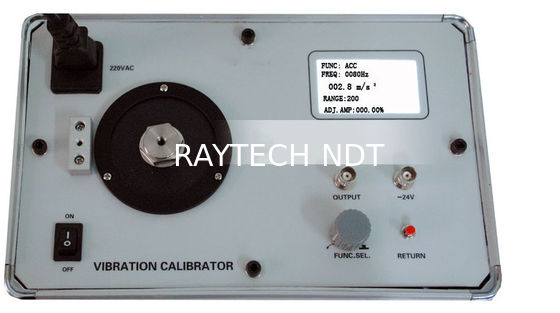

El panel de control del Calibrador de Vibraciones VMC-6000 se muestra a continuación:
![]()
