Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, velocidad

Porcelana Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, velocidad proveedor
Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, velocidad proveedor Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, velocidad proveedor

Ampliación de imagen :  Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, velocidad

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: RAYTECH
Certificación: ISO CE
Número de modelo: VMC-5000

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Detalles de empaquetado: Cartón de exportación estándar
Condiciones de pago: Unión Occidental, T/T
Capacidad de la fuente: 500 unidades al mes
Descripción detallada del producto
Nombre del producto: Calibrador de vibración digital, instrumentos de medición de vibración, calibrar acelerómetro, veloc Frecuencia: 10, 20, 40, 80, 160, 320, 640, 1280Hz + 0,01%
Unidad: Aceleración: m/s2 (PICO) Velocidad: mm/s (RMS) Desplazamiento: um (PK-PK) Temperatura de funcionamiento: 0 ~ 50 grados
Temperatura de almacenamiento: -20 a 70 grados Humedad: 90% sin condensación
Linealidad de la sonda de proximidad: 5 mm y 8 mm Mostrar: Display de 3 dígitos y medio para aceleración, velocidad o desplazamiento

Calibrador de vibraciones digital, medición de vibraciones instrumentos, calibrar acelerómetro, velocidad



Digital Vibration Calibrator, vibration measuring instruments,calibrate accelerometer, velocity



Aplicación del calibrador de vibraciones:



1. Se puede utilizar para calibrar acelerómetros de vibración, transductores de velocidad y proximidad y también



instrumentos de medición de vibraciones. Señales sinusoidales estándar a frecuencias de 10, 20, 40, 80, 160, 320,



640 y 1280 Hz



2. El calibrador puede generar la amplitud de la aceleración, velocidad y



desplazamiento



3. Se pueden definir a través de potenciómetros y mostrar en pantallas digitales. Se puede generar vibración horizontal o



vertical.



4.El calibrador de vibraciones VMC-5000 combina un generador de señales sinusoidales, un amplificador de potencia,



un transductor estándar y un agitador en uno, y presenta un volumen pequeño, alta precisión



y fácil operación. Se puede utilizar tanto en laboratorio como en sitio.



Especificaciones:



Frecuencia: 10, 20, 40, 80, 160, 320, 640, 1280 Hz +0.01%



Unidad:



Aceleración: m/s2 (PICO)



Velocidad: mm/s (RMS)



Desplazamiento: um (PICO-PICO)





Precisión de amplitud:



Aceleración (30m/s2 pk, 80Hz) 40Hz a 320Hz + 0.3dB + 1 dígito



10Hz a 1280Hz + 0.5dB +1 dígito



Velocidad (25mm/seg pk, 80Hz) 40Hz a 320Hz +0.5dB +1 dígito



Desplazamiento (10µm pk-pk, 80Hz) 40Hz a 320Hz + 0.5dB + 1 dígito



Linealidad de la sonda de proximidad



Sonda: sondas de 5 mm y 8 mm Rango: 0~4.0 mm



Pantalla: 3 1/2 pantalla de dígitos para aceleración, velocidad o desplazamiento





Amplitud máxima de vibración y carga máxima:



Debido a que el vibrostand utilizado en el calibrador de vibraciones VMC-5000 es bastante pequeño, durante la



calibración de transductores de diferente peso bajo diferentes frecuencias, la amplitud de salida de



los calibradores también es diferente. La amplitud máxima de vibración y la carga máxima están relacionadas con



la aceleración máxima. La velocidad máxima y el desplazamiento máximo de salida generados por



el calibrador bajo una cierta frecuencia y con un cierto peso del transductor a



calibrar.



Las cifras específicas se pueden ver en la siguiente tabla.



Wt



Freq

<100g <250g <650g
a(m/S2) v(mm/S) d(µm) a(m/S2) v(mm/S) d(µm) a(m/S2) v(mm/S) d(µm)
10Hz 2.5 28 1300 3.5 40 1800 4 45 2000
20Hz 15 85 1900 10 60 1300 5 28 640
40Hz 60 170 2000 35 100 1100 12 35 380
80Hz 100 141 800 40 60 320 14 20 110
160Hz 75 53 150 35 25 70 12 8.5 24
320Hz 50 18 25 30 10 15 10 3.5 5
640Hz 30 5 3 20 3.5 2 6 1 *
1280Hz 23 2 * 10 0.9 * 5 0.4 *







Nota: Con mayor frecuencia, el valor del desplazamiento de la vibración es muy pequeño, por lo que



no habrá salida de señal de vibración del calibrador.



Tamaño: 280 x 180 x 250(mm)



Peso: 20lb, 9kgs



Temperatura: Operación: 0oC a 50 oC



Almacenamiento: -20 oC a 70 oC



Humedad: 90% sin condensación

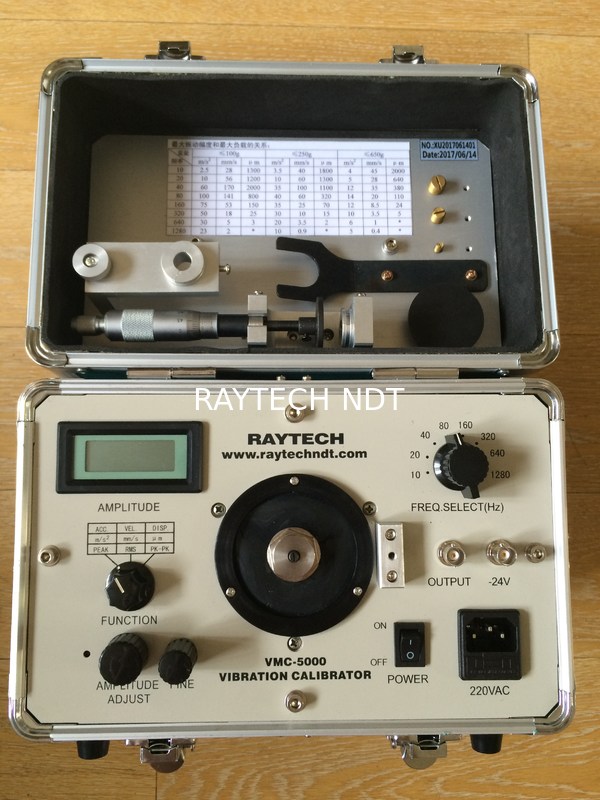

El panel de control del calibrador de vibraciones VMC-5000 se muestra a continuación:



Digital Vibration Calibrator, vibration measuring instruments,calibrate accelerometer, velocity



1 Pantalla de salida de amplitud de vibración Muestra la amplitud de la señal de vibración de salida diferente



del calibrador



2 Potenciómetro de calibración



3 Interruptor selector de función Cambia la salida del calibrador a aceleración, velocidad o



desplazamiento



4 Potenciómetro para ajustar la amplitud de salida



Ajuste del potenciómetro para cambiar la amplitud de vibración de salida



5 Ajuste lento de la amplitud de vibración de salida



6 Mesa para fijar el transductor a calibrar



7 Agujero roscado para fijar el soporte de la sonda de proximidad





Durante la calibración de la sonda de proximidad, el soporte del transductor se fija en el panel de control



a través de este agujero roscado.



8 Interruptor de encendido 220 VCA



9 Toma de entrada de alimentación de CA de 220 V



Se utiliza para conectar la alimentación de CA de 220 V.



10. Toma de salida de alimentación



Para monitorear la forma de onda de la señal de salida del amplificador de potencia del calibrador.



11 Toma de salida de voltaje de -24 V



Proporciona alimentación a -24 V para el proximitor durante la calibración de la sonda de proximidad.



12 Interruptor selector de frecuencia





TAG:  Medidor de vibraciones
