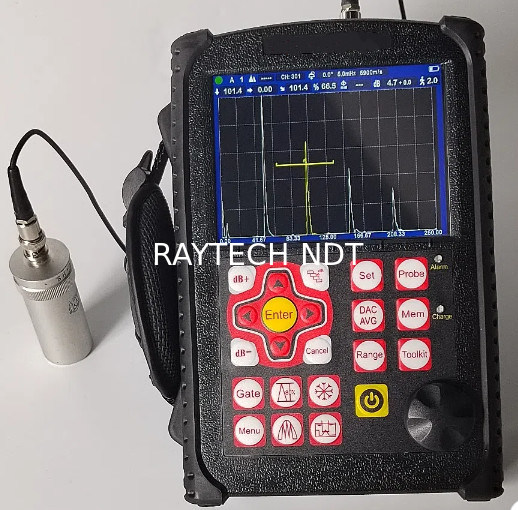

Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670

Porcelana Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor
Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 proveedor

Ampliación de imagen :  Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: RAYTECH
Certificación: ISO CE
Número de modelo: RFD670

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Precio: contact us
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: alrededor de 3 ~ 5 días
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 500Units por mes
Descripción detallada del producto
Nombre del producto: Salida de informe PDF Detector de fallas ultrasónico digital Equipo de prueba ultrasónico RFD670 Gama de medición (milímetros): 0 ~ 10000
Velocidad del material ((m/s): 1000~10000 Tipo de puerto: BNC o LEMO
Ganancias (dB): 0~110 Frecuencia de repetición de pulso: 10 a 2000 Hz
Retraso de la exhibición: -20 a 3400 μs Memoria grande: 1000 un gráfico

Informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670

Revisión de características de Informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670

★ Ayudas interactivas de diálogo fáciles de usar para operaciones como calibración, creación de curvas, etc.
★ Todas las herramientas que necesita: DAC, AVG, AWS, diagrama de soldadura, etc.
★ Frecuencia de repetición de pulso: ajuste preciso de 10-2000 Hz, escaneo de alta velocidad, sin omisiones.
★ Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
★ AD de 10 bits, muestreo de alta velocidad que conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso fallas diminutas.
★ Pantalla a color real nítida. La interfaz de usuario útil hace que la operación sea mucho más fácil.

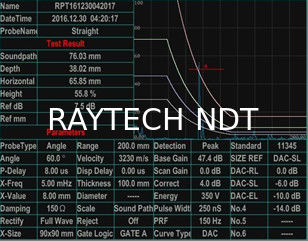

★ Almacenamiento de datos USB ilimitado. Salida de informes en PDF.

Especificaciones del informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670

Título Parámetro Título Parámetro
Rango de medición (mm) 0 ~ 10000 Modos de prueba Eco de pulso, elemento dual y transmisión directa
Velocidad del material (m/s) 1000~10000 Requisitos de alimentación Red eléctrica 100-240 VCA, 50-60 Hz
Frecuencia de repetición de pulso 10-2000 Hz Retraso de pantalla -20 a 3400 µs
Rango dinámico ≥38dB Retraso de la sonda 0 a 99.99 µs
Potencia de resolución >40dB (5P14) Sensibilidad 110 dB máx. en resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB.
Niveles de sensibilidad >65dB Conexiones del transductor BNC o LEMO
Rechazo (supresión) 0 a 80% de la altura total de la pantalla A×A×P (mm) 240×170×38 (mm)
Gran memoria 1000 gráficos A Peso 1.0 kg
Unidades Pulgada o milímetro Temperatura de funcionamiento -10℃ a 50℃


Funciones de Informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670

Visualización automática de la ubicación precisa de la falla (profundidad d, nivel p, distancia s, amplitud, sz dB, ф).

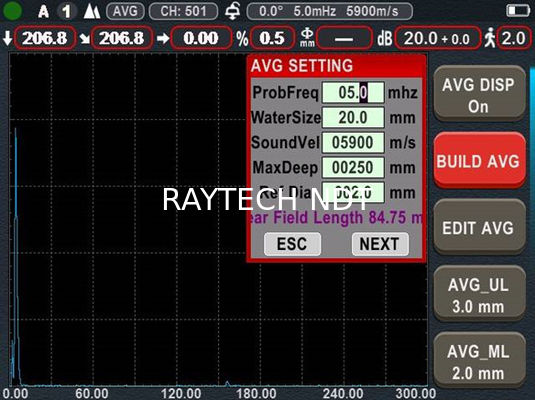

Medición de fallas: Medición automática de fallas utilizando AVG/AVG o DAC, acelera la generación de informes de aceptación o rechazo de defectos.
Calibración automática del punto cero del transductor, ángulos, borde frontal y velocidad del material.

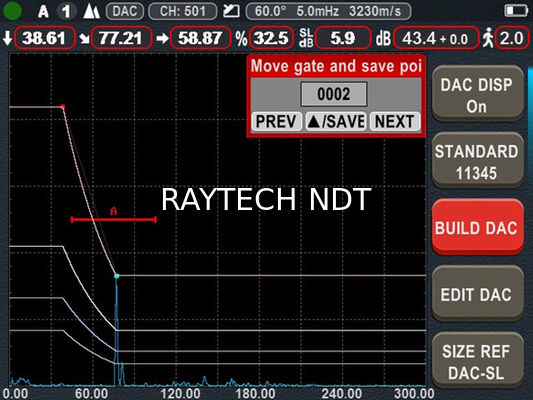

Conveniente para crear y usar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.
Al conectar un disco U, la unidad puede obtener memoria ilimitada, salida de informes en PDF y actualizar el sistema.
Creación automática de video del proceso de prueba y reproducción; usando U-disk, la duración del video es ilimitada.
Bscan a color.
Diagrama de soldadura.
Hay 15 estándares en la unidad.
Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Puerta de magnificación: expansión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: visualización simultánea de A-scan en vivo a una tasa de actualización de 60 Hz y la envolvente del A-scan
visualización.
Retención de picos: compare las formas de onda de picos congeladas con los A-scans en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: la congelación de pantalla retiene los datos de la forma de onda y la trayectoria del sonido.
Alarma: pitido y LED.
Reloj en tiempo real.
Eco de relleno.
Marca de captura.
Color del eco dentro de la puerta.
500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en la escena sin bloque de prueba;
Tipos de sondas: Recta simple, Angular simple, Doble recta, Doble angular, Transmisión, Rodante, Superficie
Energía del pulso: 200V, 300V, 400V, 500V seleccionable
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Paquete de batería de iones de litio recargable interna con clasificación de 7.2V a 5600 mAh
10 horas de tiempo de funcionamiento nominal dependiendo del brillo de la pantalla
4 horas de tiempo de recarga típico
Temperatura de almacenamiento: -30℃ a 50℃
Rectificación: Onda media positiva, onda media negativa, onda completa, sistema RF


Configuración estándar de Informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670





Nombre CANT.
1 Unidad principal 1
2 adaptador de corriente 1
3 cable de conexión de sonda 2
4 Estuche del instrumento 1
5 Manual de instrucciones 1
6

Sonda recta
10mm 4MHz

1

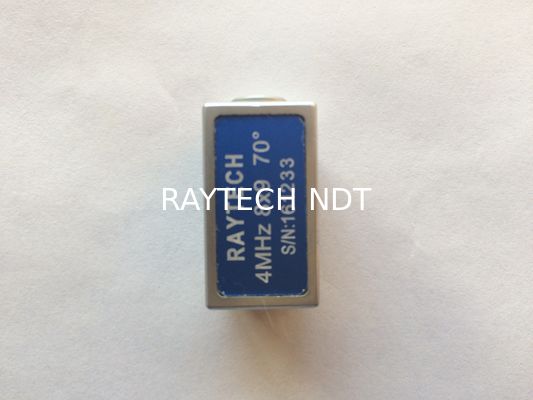

7 Sonda angular 8x9 60°4MHz 1
8 Certificado de aprobación 1
9 Correa 1
10 Aplicación de software 1



















Imagen de característica de Informe en PDF Salida Detector de fallas ultrasónico digital Equipo de prueba ultrasónica RFD670

PDF report output Digital ultrasonic flaw detector ultrasonic testing equipment RFD670



PDF report output Digital ultrasonic flaw detector ultrasonic testing equipment RFD670
