| Nombre del producto: | Bloques UT, bloque de calibración para detector de fallas ultrasónico, bloques DAC, V1, V2, IIW tipo | Material: | acero de carbono, acero inoxidable, aleación |
|---|---|---|---|
| Tipo: | Tipo estándar o producir según el cliente. | Usar para: | Detector de fallas UT, medidor de espesores UT, calibración y prueba del medidor de corrientes de Fo |
Bloques UT, Bloque de Calibración para detector de fallas ultrasónicas, DAC, V1, V2, bloques tipo IIW
| Código de Pedido | Forma (No a Escala) |
Tipo | Descripción /Aplicación |
Estándar Fabricado Según | Tamaño del Material |
| V1 | A2 (BS) |
Estándar de Calibración IIW. Calibración de sondas de onda de corte y compresión. Verificación del ángulo del haz, punto de emergencia y resolución. Calibración de la base de tiempo y ajustes de ganancia.
|
B.S. 2704 DIN 54120 IIW (Instituto Internacional de Soldadura) |
Acero 25x100x300mm |
|
| V1/50 | A2 (BS) |
Generalmente como V1. Bloque más grueso minimiza los ecos de pared lateral.
|
BS 2704 |
Acero 50x100x300mm |
|

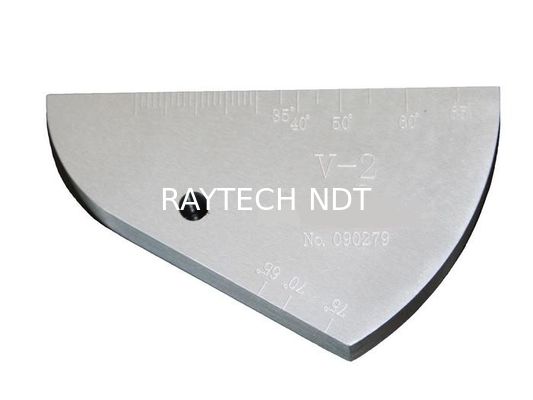

| V2 (Especificar diámetro del agujero) |
A4 (BS) |
Bloque de calibración pequeño para verificación en sitio de sondas de onda de corte, base de tiempo y ganancia. Objetivo de agujero de 1.5mm o 5mm de diámetro
|
BS 2704 IOW (Instituto de Soldadura) |
Acero 12.5x43x75mm |
|
| V2/20 (Especificar diámetro del agujero) |
A4 (BS) |
Generalmente como V2. Bloque más grueso elimina los ecos de pared lateral. Objetivo de agujero de 1.5mm o 5mm de diámetro.
|
BS 2704 |
Acero 20x43x75mm |
|
| BCB | A5 (BS) |
Bloque de Calibración de Haz. Verificación del perfil del haz y resolución para sondas de onda de corte. Verificación de sensibilidad para sondas de corte y compresión. 9 agujeros de 1.5mm.
|
BS 2704 |
Acero 50x75x305mm |
|
| A6 | A6 (BS) |
Evaluación de frecuencia dominante, pulso, longitud, zona muerta y poder de resolución para sondas de corte y compresión según BS4331 parte 3,1974.
|
BS 2704 |
Acero 25x50x150mm |
|
| RTB | A7 (BS) |
Verificación de la resolución de la sonda de onda de corte según BS4331 parte 3, 1974. Escalones de 2,3,4 y 5mm.
|
BS 2704 |
Acero radio de 74mm |
|
| LSW | ESPECIAL |
Cuña escalonada de escalera para calibración de base de tiempo con sondas de compresión para medición de espesor. 8 escalones de 1mm a 8mm.
|
Tolerancia de +0.000mm- -0.040mm |
Acero 8x15x120mm |
|
| LSW/M | ESPECIAL |
Generalmente como LSW con insertos de acero de 15mm de diámetro montados en plástico. 8 escalones de 1mm a 8mm.
|
Tolerancia de +0.000mm- -0.040mm |
Insertos de acero 10x20x140mm |
|
| CSW | ESPECIAL |
Cuña escalonada curva para calibración de base de tiempo de sondas de medición de espesor. 5 escalones - 2,4,6,8 y 10mm.
|
Tolerancia de +0.000mm- -0.040mm |
Acero 100mm de largo |
|
| MU | ESPECIAL |
Bloque Universal Métrico para verificación de propósito general como bloque V1.
|
Tolerancia de 0.1mm |
Acero 20x50x150mm |
|
| TBR 2 125 (3) | ESPECIAL |
Bloque de prueba radiado para calibración de sondas de caldera. 3 agujeros de 1.5mm.
|
Tolerancia de 0.004 pulgadas |
Acero 20x25x165mm |
|
| TBR 2 125 (5) | ESPECIAL |
Como TBR 2 125(3) - suministrado con 5 agujeros de 1.5mm
|
Tolerancia de 0.004 pulgadas |
Acero 20x25x165mm |
|
| A5 Blank Tipo B | ESI |
Determinación de la curva de señal y características del haz de sondas de cristal único (mayor alcance). Agujero de 1.6mm de diámetro.
|
ESI 98-7 |
Acero 50x75x305mm |
|
| A5 Blank Tipo C | ESI |
Determinación de la curva de señal y características del haz de sondas de cristal único (mayor alcance). Agujero de 1.6mm de diámetro.
|
ESI 98-7 |
Acero 50x75x305mm |
|
| ESI-BCB N-A5 |
ESI |
Verificación de sondas de cristal doble para sensibilidad. Contiene cuatro agujeros adicionales de 1.5mm de diámetro para el bloque A5.
|
ESI 98-2 |
Acero 50x75x305mm |
|
| 50 RAD | ESI |
Verificación de la forma del pulso de sondas de onda de corte.
|
ESI 98-2 y ESI 98-8 |
Acero 50x75x150mm |
|
| ASME (Especificar Espesor) |
ASME |
Ajuste de niveles de sensibilidad para pruebas de soldadura. Los tamaños y ubicaciones de las fallas dependen del espesor de la soldadura.
|
ASME Artículo 5 Fig T-546.1 |
Acero Tamaño dependiente del espesor de la soldadura |
|
| ASME/M (Especificar Espesor) |
ESPECIAL (ASME) |
Equivalente métrico del bloque ASME.
|
Tolerancia de 0.1mm |
Acero Tamaño dependiente del espesor de la soldadura |
|
| DAC (Especificar Espesor) |
ESPECIAL |
Ajuste de características DAC para sondas de onda de corte y onda de compresión. Fallas típicamente agujeros de 1.5mm de diámetro al 20%, 40%, 60% y 80% del espesor.
|
Tolerancia de 0.0004 pulgadas |
Acero Tamaño dependiente del espesor del productos |
