Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Penetrómetros de placa ASTM SE 1025, accesorios para detectores de fallas por rayos X, estándares de | Estándar: | Penetrómetros de placa ASTM SE 1025 |
|---|---|---|---|
| Material: | Acero, etc. | ASME LD.: | 5~200 |
| Grosor del pene: | 0,0050~0,20 | Materiales incluidos: | 0,250~20 |

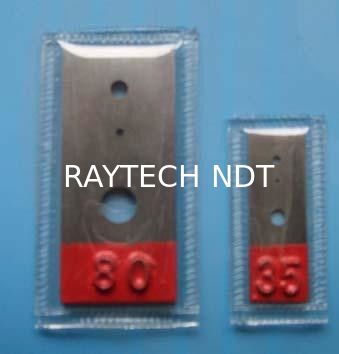

Penetrámetros de Placa ASTM SE 1025, detector de fallas de rayos X
accesorios, Estándares de Inspección Americanos
![]()
Penetrámetros de Placa ASTM SE 1025 se utilizan normalmente para cumplir con los Estándares de Inspección Americanos. Son placas rectangulares, con un espesor del 2% del espécimen y de material radiográficamente similar al espécimen. Cada placa tiene tres agujeros perforados con un diámetro igual a 1X, 2X y 4X el espesor del penetrámetro de placa. El espesor mínimo del penetrámetro tipo placa es de 0.010’’. Para penetrámetros mayores de 0.180’’, estos se suministran en forma de disco, el diámetro exterior es 4X, con 2 agujeros 1X y 2X el espesor del penetrámetro. El siguiente gráfico proporciona la Identificación y el espesor del penetrámetro de placa y una guía sobre qué penetrámetro usar para cada espesor de material.
ASME
Penet.MaterialEspesor
I.D.
Espesor
Pulg
mm
5
| <0.250 | 6.35 | 0.375 |
| 0.375 | 9.52 | 10 |
| 0.500 | 12.70 | 12 |
| 0.625 | 15.88 | 15 |
| 0.750 | 19.05 | 17 |
| 0.875 | 22.22 | 20 |
| 1.000 | 25.40 | 25 |
| 1.250 | 31.75 | 30 |
| 1.500 | 38.10 | 35 |
| 1.75 a 2 | 44 a 50 | 40 |
| 2 a 2.5 | 50 a 63 | 50 |
| 2.5 a 4 | 63 a 101 | 60 |
| 4 a 6 | 101 a 152 | 80 |
| 6 a 8 | 152 a 203 | 100 |
| 8 a 10 | 203 a 254 | 120 |
| 10 a 12 | 254 a 304 | 160 |
| 12 a 16 | 304 a 406 | 200 |
