Medidor de espesor de acero ultrasónico RTG5000A de alta precisión

Porcelana Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor
Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor Medidor de espesor de acero ultrasónico RTG5000A de alta precisión proveedor

Ampliación de imagen :  Medidor de espesor de acero ultrasónico RTG5000A de alta precisión

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: Raytech
Certificación: ISO CE
Número de modelo: RTG5000A

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Precio: contact us
Detalles de empaquetado: Paquete de exportación estándar
Tiempo de entrega: alrededor de 3 ~ 5 días
Condiciones de pago: T/T, Western Union, Paypal
Capacidad de la fuente: 500Units por mes
Descripción detallada del producto
Nombre del producto: Medidor de espesor de acero ultrasónico RTG5000A de alta precisión Tipo de sonda: simple y doble
Rango de medición: 0,12 mm – 1800 mm Resolución: 0,1 mm 0,01 mm 0,001 mm
Velocidad del sonido: Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2 Bloque de la calibración: 4 mm (acero)
Rango de ganancia: 0 ~ 80 dB Unidad: mm/pulgada

Descripción general del producto de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



El RTG5000A es un nuevo tipo de medidor de espesor digital ultrasónico de alta precisión portátil con escaneo A/B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión de pulsos. Es adecuado para la medición del espesor de materiales que pueden hacer que la onda ultrasónica se propague en ellos a una velocidad constante y obtenga el reflejo de su parte posterior. La resolución de medición es de 0.001 mm y el rango de medición es tan delgado como 0.12 mm (acero).

Este producto puede medir con precisión placas y piezas procesadas. Por otro lado, puede monitorear el grado de adelgazamiento de tuberías y recipientes a presión en equipos de producción después de la corrosión durante el uso. Se puede utilizar en los campos del petróleo, la industria química, la metalurgia, la construcción naval, la aeroespacial, la energía y otros.

Este producto cumple con los siguientes estándares: Especificación de calibración para medidor de espesor ultrasónico (JJF 1126-2004).



Características principales de la función de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



    Este producto tiene modo de escaneo A, modo de escaneo B y modo de visualización numérica;

● El rango de medición es amplio y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultradelgadas, con un espesor de medición mínimo de 0.12 mm (acero);

● Este producto puede medir el espesor con alta precisión, y la resolución máxima de medición puede alcanzar 0.001 mm; La resolución de repetición puede alcanzar ± 0.002 mm;

● Tiene las funciones de penetración de recubrimiento y medición de eco a eco, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie;

● Múltiples modos de medición: los modos mb-e, E-E y auto cumplen con la medición de piezas de trabajo gruesas convencionales; El modo delgado realiza la medición de piezas delgadas;

● Los modos numéricos incluyen: modo de valor de espesor convencional, modo de diferencia/tasa de reducción y modo de valor máximo;

● Dos modos de ganancia: ganancia automática / ganancia manual;

● Se pueden configurar el apagado manual y el apagado automático, con función de ahorro de energía;

● Admite una variedad de sondas, incluidas sondas de doble cristal y sondas de un solo cristal, y admite sondas de alta frecuencia de hasta 20 MHz;

● Admite almacenamiento masivo y puede almacenar 100000 valores de espesor, 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo;

● Pantalla LCD TFT-LCD a color grande de 3.5 pulgadas;

● Tiene una variedad de métodos de calibración, admite modos de calibración de un punto, calibración multipunto y calibración manual, y puede calibrar la velocidad del sonido y la posición cero de la sonda al mismo tiempo; Admite corrección de ruta en V de la sonda de doble cristal.

● Admite la conversión de sistemas métrico e imperial; Puede cambiar entre unidades de milímetros y pulgadas;

● Admite visualización en chino e inglés;



Materiales aplicables de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



Es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámicas, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.



Principios básicos de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



El principio de la medición de espesor ultrasónico es similar al de la medición de ondas de luz. El pulso ultrasónico emitido por la sonda llega al objeto medido y se propaga en el objeto. Cuando llega a la interfaz del material, se refleja de regreso a la sonda. El espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.



Parámetros de especificación de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



* Nota: la empresa se reserva el derecho de realizar modificaciones técnicas sin previo aviso.

Artículo RTG5000A
Tipo de sonda Sonda de cristal único / sonda de doble cristal
Rango de medición (acero 45#) 0.12mm – 1800mm
Estabilidad de indicación Se adoptan tecnologías de cruce de cero y eco múltiple para garantizar que el valor de medición del espesor no se vea afectado por la intensidad del eco, el coeficiente de atenuación del material, la ganancia y la altura de la puerta, y tiene alta estabilidad y fiabilidad de medición.
Frecuencia de medición 4Hz,8Hz,16Hz
Resolución 0.1mm,0.01mm,0.001mm(0.01pulgada,0.001pulgada,0.0001pulgada)
Generador de pulsos Se adopta emisión de onda cuadrada negativa, y el ancho de pulso y el voltaje se ajustan automáticamente a la sonda.
Rango de velocidad del sonido 400-19999m/s
Bloque de calibración 4mm(acero)
Apagado automático Se puede elegir entre 5 minutos, 10 minutos, 20 minutos y apagado manual.
Calibración de sonda Calibración de un punto, calibración multipunto
Ganancia Control automático de ganancia, control manual de ganancia
Rango de ganancia 0~80dB
Modo de detección Frecuencia de radio (RF), semionda positiva (POS), semionda negativa (NEG), onda completa (FULL)
Modo de medición (1) MB-E: modo de medición basado en el tiempo de tránsito desde el eco inicial hasta el primer eco inferior; (2) E-E: modo de medición de penetración de recubrimiento, se puede seleccionar cualquier eco Em–En; (3) ME-E: modo de medición de eco múltiple; (4) THIN: modo de medición de pared delgada;
Modo numérico Modo de valor de espesor, modo de diferencia/tasa de reducción, modo de valor máximo/mínimo
Modo de escaneo A Disponible
Modo de escaneo B Disponible
Indicación de acoplamiento Disponible
Indicación de batería Disponible
Idioma Inglés
Unidad mm/pulgada
Operación de menú Disponible
Función de software Configuración de puerta dinámica, configuración de supresión (Blank), configuración de supresión de eco (E-blank), congelación de eco, desplazamiento y escalado de eco
Función de almacenamiento Puede almacenar 100.000 espesores (100 grupos, 1000 en cada grupo), 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo.
Actualización del programa del host Disponible
Pantalla Pantalla LCD TFT a color de 3.5 "
Transmisión de datos Admite comunicación serie RS-232 y transmite datos a la computadora.
Temperatura de trabajo -10℃~+50℃; Con requisitos especiales, puede alcanzar - 20 ℃;
Voltaje de trabajo Se requieren 3 baterías AA n.º 5. Cuando la energía es insuficiente, hay una indicación de bajo voltaje.
Dimensión total 164 x 85 x 32 (mm)
Peso total 260 g (con batería)

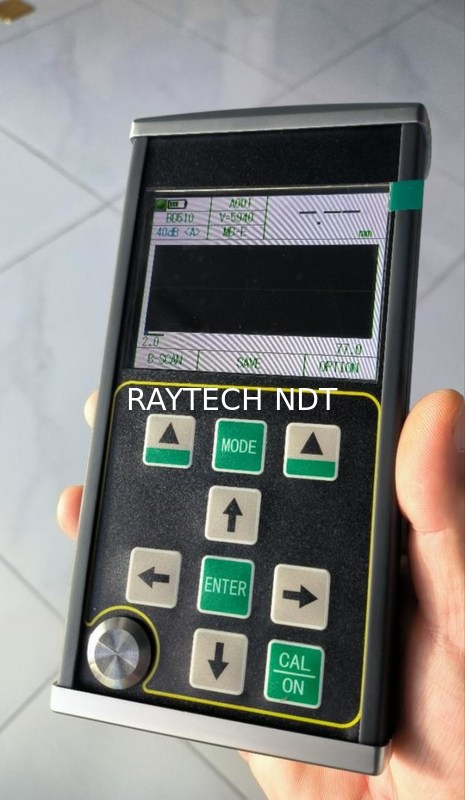

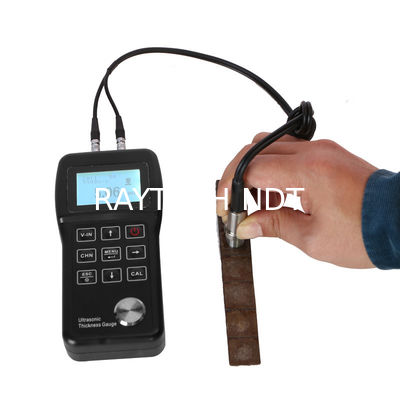

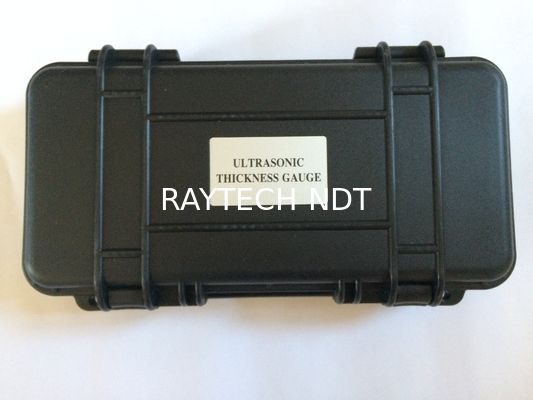

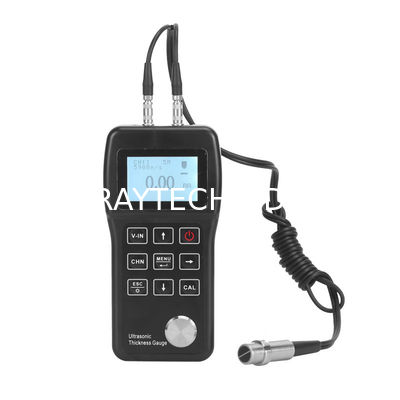

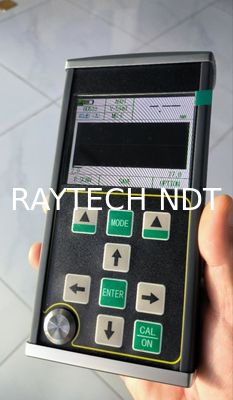

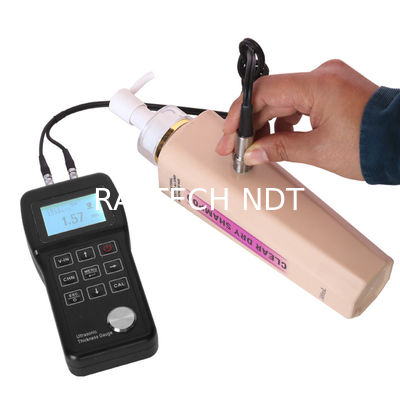

Imagen de Medidor de espesor ultrasónico de alta precisión RTG5000A, medidor de espesor de acero ultrasónico



RTG5000A High-Precision Ultrasonic Thickness Gauge,ultrasonic steel thickness gauge



RTG-400 Digital portable ultrasonic thickness Gage, thickness tester, thickness meter
