Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Máquina de inspección de partículas magnéticas, MPI, yugo MT, equipo de prueba de grietas RCDX-220 | Fuente de alimentación de carga: | 220V 50HZ |
|---|---|---|---|
| Corriente de funcionamiento: | AC1.4A | Distancia del electrodo magnético: | 0 ~ 200 mm |
| Peso de la sonda: | 3.1kgs | Dimensión del contorno (㎜): | 208×52×146 |

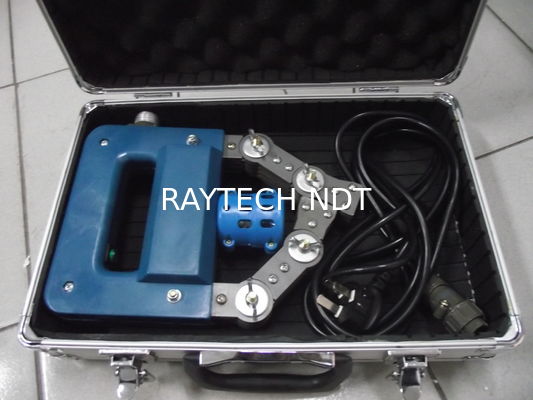

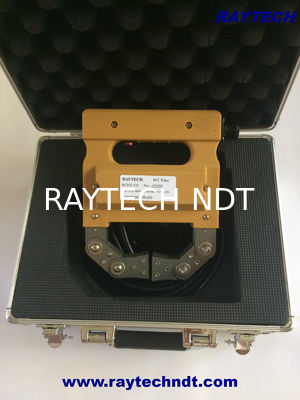

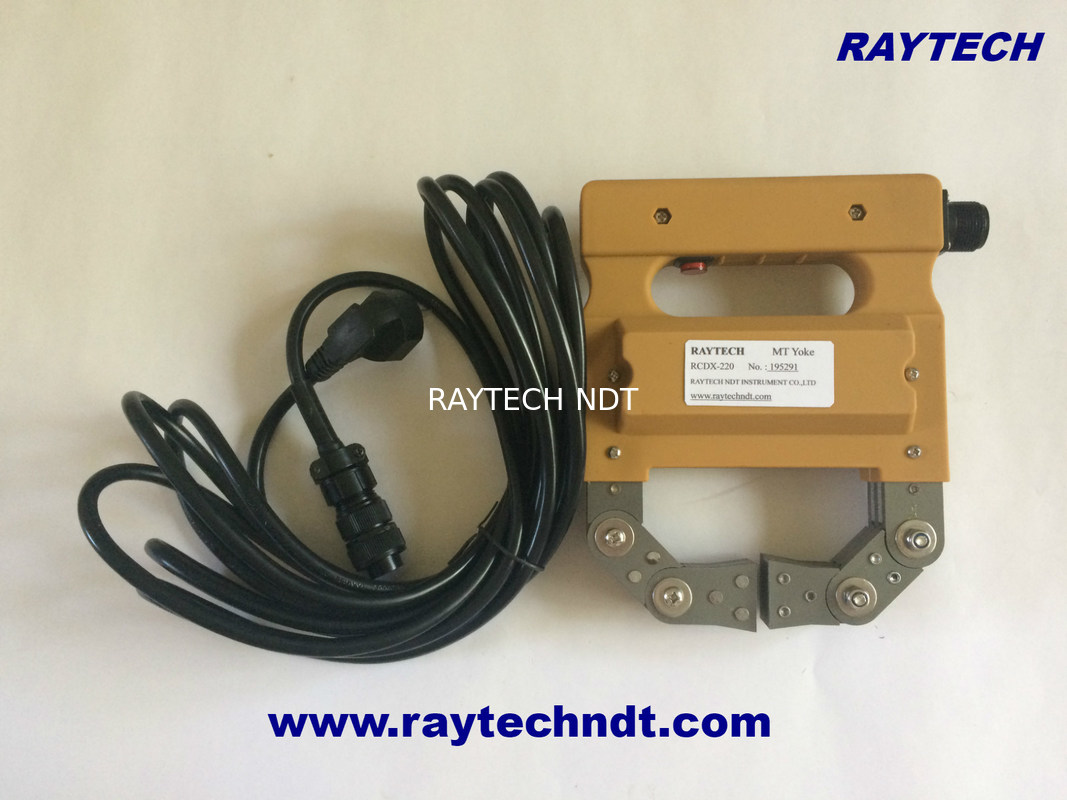

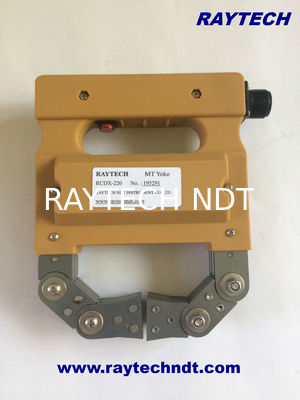

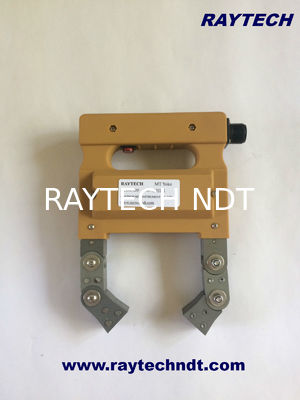

Máquina de inspección de partículas magnéticas, MPI, Yugo MT,
Equipo de detección de grietas RCDX-220
El detector de partículas magnéticas de mano es un instrumento pequeño y portátil de ensayo no destructivo con visualización clara de grietas, rendimiento fiable, operación estable y fácil. El instrumento utiliza una bobina enrollada directamente en la sonda para generar un campo magnético inducido para magnetizar la pieza de trabajo. El dispositivo tiene un tamaño pequeño, peso ligero, gran fuerza de elevación y juntas móviles ajustables. Adecuado para la detección de fallas en soldaduras planas, soldaduras de filete, tuberías de acero, recipientes a presión, tuberías, ejes y formas complejas.
La sonda a juego está hecha de material aislante de alta resistencia. Después de la inspección, se conecta con resina epoxi para lograr un aislamiento sellado, no es fácil de dañar y es cómoda de operar. La sonda tiene juntas móviles para que los usuarios trabajen en piezas de trabajo específicas. También es posible utilizar un yugo planar, específicamente la forma de la pieza de trabajo magnetizada, para determinar qué forma de sonda usar.
Es adecuado para detectar fallas en la superficie de materiales magnéticos como el acero. En la detección de fallas por partículas magnéticas, el objeto a probar recibe una fuerza magnética y el polvo magnético se dispersa en la superficie. Luego, parte de la superficie del defecto se filtra y la fuerza magnética filtra el polvo magnético para formar un patrón de indicación. El patrón de indicación es docenas de veces mayor que el defecto real, por lo que es fácil encontrar el defecto.
Parámetros técnicos
|
Modelo parámetros
|
RCDX-220
|
RCDX-220AC/DC
|
|
|
Fuente de alimentación
|
75×50×40 | 110/220V 50Hz 12V | |
|
Fuente de alimentación de carga
|
220V 50Hz | 110/220V 50Hz | |
|
Batería de uso
|
75×50×40 | MF12—7.2AH | |
|
Corriente de operación
|
AC1.4A |
AC1.4A DC1.7A |
|
|
Tiempo de carga
|
75×50×40 | 8~15h | |
|
Duración de la batería
|
75×50×40 | Más de 6 horas | |
|
Intervalo de trabajo
|
1 minuto encendido 1 minuto apagado | 1 minuto encendido 1 minuto apagado | |
|
Distancia del electrodo magnético
|
0~200mm | 0~200mm | |
|
Potencia de elevación
|
A C
|
>5.5kg | >5.5kg |
|
D C
|
75×50×40 | >26kg | |
|
Peso
|
208×52×146
|
3.1kg | 3.1kg |
|
/
|
75×50×40 | 2.9kg | |
|
Dimensión del contorno(㎜) Sonda |
208×52×146
|
Paquete de batería | Paquete de batería |
|
/
|
75×50×40 | Cargador | |
|
/
|
75×50×40 | TAG: | |
