Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Probador inteligente de dureza Vickers Digital, pantalla táctil con sistema CCD XHVT-5Z/10Z/30Z/50Z | Fuerza de prueba: | 0,2kgf~49N, 0,5kgf~490N |
|---|---|---|---|
| rango de prueba: | 1HV~2967HV | Método de carga: | Automático (carga/detención/descarga) |
| objetivo: | 10×20×40× | Resolución: | 0,25 μm, 0,125 μm, 0,0625 μm |

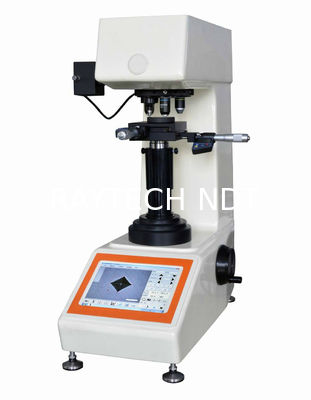

Probador de dureza Vickers digital inteligente, pantalla táctil con
Sistema CCD XHVT-5Z/10Z/30Z/50Z
Función principal:
Este instrumento es una nueva generación de durómetro Vickers. Adopta el diseño integrado de durómetro y panel de ordenador, todos los parámetros de prueba se pueden seleccionar en el panel de ordenador. Con pantalla táctil, opera de forma rápida y conveniente y muestra de forma clara e intuitiva. Con el sistema de adquisición de imágenes CCD, puede mostrar la imagen dinámica de indentación, bloquear la imagen y obtener automáticamente el valor de dureza Vickers con alta precisión y estabilidad, y evitar los errores humanos. El durómetro con funciones completas alcanza el nivel avanzado.
· Adopta el diseño integrado de durómetro y panel de ordenador, con sistema operativo Windows 7, tiene todas las funciones de un ordenador y se puede conectar a dispositivos de salida como pantalla externa e impresora;
· Con tres objetivos para la medición, reconocimiento y cambio automático entre el objetivo y el indentador;
· El tornillo de elevación adopta una estructura de gusano y engranaje con transmisión suave;
· La carga, permanencia y descarga de la fuerza de prueba se completan automáticamente;
· Con el sistema de adquisición de imágenes CCD, muestra la imagen claramente y obtiene el valor de dureza automáticamente;
· Con la función de conversión de escala de dureza;
· Puede guardar automáticamente los datos de medición, generar la curva de dureza-profundidad y guardar como documento WORD o EXCEL;
· Con mesa de prueba digital X-Y, hace que la medición sea más precisa; realiza la automatización completa de las pruebas de dureza Vickers con mesa de prueba X-Y motorizada opcional.
Rango de aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación técnica:
| Modelo | XHVT-5Z / 10Z / 30Z / 50Z |
| Fuerza de prueba | Kgf,N |
| XHVT-5Z |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
| XHVT-10Z |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
| XHVT-30Z |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N |
| XHVT-50Z |
0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
| Rango de prueba | 1HV~2967HV |
| Método de carga | Automático (Carga/Permanencia/Descarga) |
| Cambio entre objetivo e indentador | Cambio automático |
| Ordenador | CPU: Intel I3, Memoria: 2G, SSD: 32G |
| Píxel CCD | 1.30 Millones |
| Escala de conversión | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
| Lectura de dureza | Visualización de indentación y medición automática en pantalla táctil |
| Salida de datos | Informe WORD o EXCEL con gráfico de curva |
| Objetivo | 10× ,20× ,40× |
| Aumento total | 100× ,200× ,400× |
| Resolución | 0.25μm,0.125μm,0.0625μm |
| Tiempo de permanencia | 0~60s |
| Fuente de luz | Lámpara halógena |
| Mesa de prueba digital X-Y | Tamaño: 100×100mm; Recorrido: 25×25mm; Resolución: 0.01mm |
| Altura máxima de la muestra | 185mm |
| Garganta | 130mm |
| Fuente de alimentación | AC220V,50Hz |
| Estándar de ejecución | ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2 |
| Dimensión | 560×335×675mm, Dimensión de embalaje: 650×380×960mm |
| Peso | Peso neto: 48kg, Peso bruto: 62kg |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | Indentador Vickers de diamante | 1 ud. |
| 10×,20×,40× Objetivo | cada 1 ud. | Mesa de prueba cruzada | 1 ud. |
| Cable de alimentación | 1 ud. | Tornillo de regulación horizontal | 4 uds. |
| Nivel | 1 ud. | Fusible 1A | 2 uds. |
| Lámpara halógena 12V,15~20W | 1 ud. | Destornillador | 1 ud. |
| Llave hexagonal interior de 2.5mm | 1 ud. | Bloque de dureza 700~800 HV1 | 1 ud. |
| Bloque de dureza 400~500 HV5 | 1 ud. | Cubierta antipolvo | 1 ud. |
| Manual de instrucciones de uso | 1 copia |
