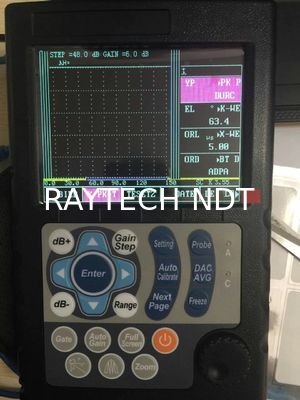

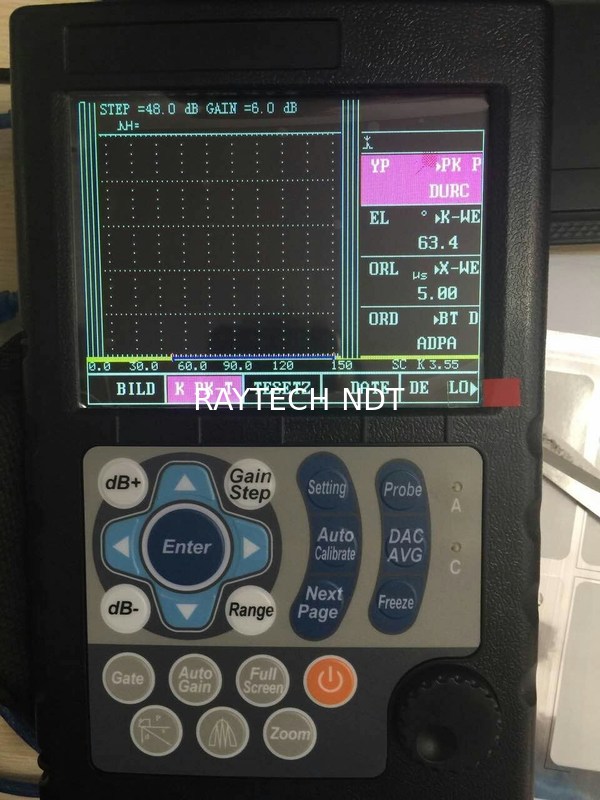

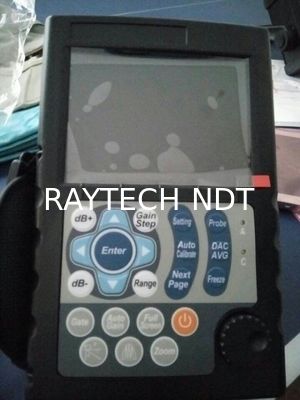

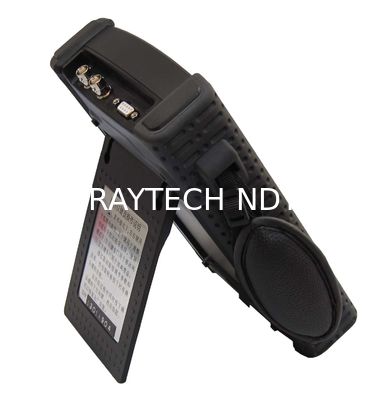

Calibración automática del detector ultrasónico del defecto del PDA portátil de Digitaces del fabricante de China
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Calibración automática del detector ultrasónico del defecto del PDA portátil de Digitaces del fabric | Rango: | 0~10000 mm |
|---|---|---|---|
| Resolución para el escaneo: | 0,1 mm y 1 mm | D-retraso: | -20μs~+3400μs |
| Retraso P: | 0μs～99,99μs | Velocidad del sonido: | 1000 m/s~15000 m/s |
Fabricante de China Detector ultrasónico digital portátil de mano para fallas
Calibración automática
Características de rendimiento
1. Calibración automática del desplazamiento cero y/o velocidad del transductor;
2. Ganancia automática, retención de pico y memoria de pico;
3. Ubicación precisa automática de fallas en pantalla (profundidad d, nivel p, distancia s, amplitud, sz dB, φ);
4. Cambio automático de tres medidores de personal ((profundidad d, nivel p, distancia s);
5. 100 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en el sitio sin
bloque de prueba;
6. Gran memoria de 300 gráficos A.
7. Alarma de puerta y DAC; Alarma acústico-óptica;
8. Puerto RS232/USB, comunicación con PC fácil;
9. El software integrado se puede actualizar en línea;
10. Batería de litio, tiempo de trabajo continuo hasta 10 horas;
11. Congelación de pantalla;
12. Grado de eco automático;
13. Ángulos y valor K;
14. Función de bloqueo y desbloqueo de parámetros del sistema;
15. Modo de suspensión y salvapantallas;
16. Calendario de reloj electrónico;
17. Configuración de dos puertas e indicación de alarma;
18. Captura de alta velocidad y muy bajo ruido;
19. DAC, AVG, escaneo B; Carcasa de metal sólido;
20. Calcula automáticamente el tamaño de la falla con tipo de fondo ancho en la función AVG.
21. AWS D1.1;
22. Funciones DAC de 6dB;
23. Crea automáticamente video del proceso de prueba y lo reproduce;
24. Proporciona visualización de alto contraste de la forma de onda desde luz solar directa y brillante hasta completa
oscuridad y fácil de leer desde todos los ángulos;
25. Potente software de PC y los informes se pueden exportar a Excel;
Rango de medición y error de medición
Rango de escaneo: 0 mm ~ 10000 mm
Resolución de escaneo: 0.1 mm (2.5 mm ~ 100 mm)
1 mm (100 mm ~ 5000 mm)
Rango de ganancia: 0 dB ~ 110 dB
Retardo D: -20 μs ~ +3400 μs
Retardo P: 0 μs ~ 99.99 μs
Velocidad del sonido: 1000 m/s ~ 15000 m/s
Entorno de operación
Temperatura: -10 °C ~ 50 °C
Humedad: 20% ~ 90% HR
Libre de campos magnéticos fuertes y corrosión.
Fuente de alimentación
Batería de litio 7.4V 4800mAh
Dimensión y peso total
Dimensión total: 240 mm × 150 mm × 50 mm
Peso: 1.6 kg
Parámetros técnicos
|
Designación |
Datos técnicos |
|
Rango de escaneo (mm) |
Rango de escaneo (mm): 0 ~ 10000 |
|
Retardo D (ms) |
Retardo D (ms): -20 ~ +3400 |
|
Retardo P (ms) |
Retardo P: 0.0 ~ 99.99 |
|
MTLVEL (m/s) |
MTLVEL: 1000 ~ 15000 |
|
Modo de trabajo |
Sonda única (recepción y envío), sonda doble (una para recepción y otra para envío), transmisión (sonda de transmisión) |
|
Rango de frecuencia (MHz) |
0.5 ~ 20 |
|
Ajuste de ganancia (dB) |
0 ~ 120 |
|
Rechazo |
0% ~ 80% de la altura de la pantalla, paso: 1% |
|
Error lineal vertical |
El error lineal vertical no es superior al 3% |
|
Error lineal horizontal |
No más del 0.2% en el rango de escaneo |
|
Sensibilidad de remanencia |
≥62 dB |
|
Rango dinámico |
≥34 dB |
|
Alarma |
Tres modos, es decir, onda prohibida, onda perdida y automática |
|
Área de visualización A-Scan |
Pantalla completa o local |
|
Guardado de datos |
300 imágenes A-Scan (incluida la configuración del instrumento) |
|
Interfaz de comunicación estándar con PC |
RS232/USB |
|
Unidad de medida |
mm/pulgada |
|
Batería |
Batería de litio 7.4V 4800mAh |
|
Adaptador de corriente |
Entrada 100V ~ 240V / 50Hz ~ 60Hz |
|
Temperatura de trabajo |
-10 °C ~ 50 °C |
|
Humedad de trabajo |
20% ~ 90% |
|
Tipo de puerto |
BNC / LEMO |
|
Dimensión total (mm) |
240 × 150 × 50 |
|
Peso (kg) |
1.6 |
Configuración estándar
|
Designación |
Cantidad |
|
Unidad principal |
1 |
|
Adaptador de corriente 1.5A/9V |
1 |
|
Cable de conexión de sonda |
2 |
|
Estuche de transporte |
1 |
|
Manual de instrucciones |
1 |
|
Sonda recta |
10 mm 4 MHz (una) |
|
Sonda angular |
8 × 9 60° 4 MHz (una) |
Opciones
|
Designación |
Cantidad |
|
Cable serie |
1 (9 pines) |
|
Software de comunicación para PC |
1 juego |
