Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Medidor de espesor ultrasónico medidor de espesor de metal ultrasónico medidor de espesor de pared d | Rango de medición: | 0,65~300 mm |
|---|---|---|---|
| Resolución de pantalla: | 0,01 mm, 0,1 mm | Velocidad de materiales: | 508 ~ 9999m/s |
| Límite de medición de superficie: | Φ10mm × 2,0mm | Mostrar: | Pantalla LCD de matriz de 128 × 64 puntos |
| Recibir ancho de banda: | 1MHz ~ 10MHz (-3dB) | Fuente de alimentación: | dos pilas alcalinas AA |
| Temperatura de trabajo: | -10 ~ 50 °C |

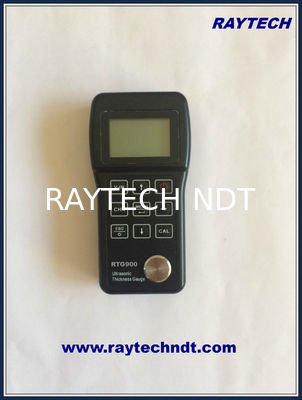

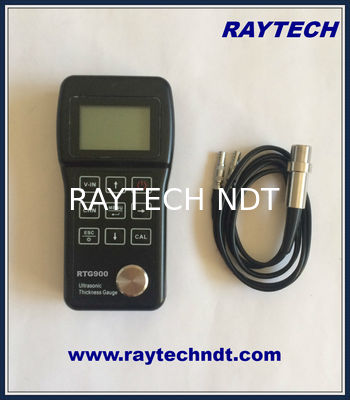

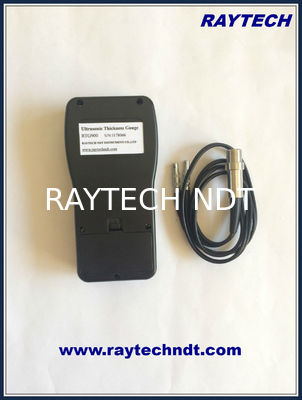

Aplicación del medidor ultrasónico de espesores medidor ultrasónico de espesores de metal medidor de espesores de pared de tubería
Aplicación Utilizado para medir el espesor y la corrosión de recipientes a presión, equipos químicos, calderas, tanques de almacenamiento de petróleo, etc. en las industrias de petróleo, construcción naval, centrales eléctricas y fabricación de maquinaria. Materiales medidos: 11 tipos de materiales, incluyendo acero, hierro fundido, aluminio, cobre rojo, latón, zinc, vidrio de cuarzo, polietileno, PVC, hierro fundido gris, hierro fundido nodular
Capaz de realizar mediciones en una amplia gama de materiales, incluyendo metales, plásticos, cerámicas, compuestos, epoxis, vidrio y otros materiales bien conductores de ondas ultrasónicas. Hay modelos de transductores disponibles para aplicaciones especiales, incluyendo materiales de grano grueso y aplicaciones de alta temperatura. Función de calibración de dos puntos. Dos modos de trabajo: modo de punto único y modo de escaneo. Indicador de estado de acoplamiento que muestra el estado de acoplamiento.
Medición de alta resolución
Calibración automática de cero de la sonda para corrección de errores del sistema
Captura el valor del espesor mínimo.
Indicador de estado de acoplamiento y batería baja.
Función de suspensión automática y apagado automático para conservar la vida útil de la batería.
Diseño de forma humanizada, compacto y portátil, se puede utilizar en entornos hostiles.
Especificaciones de medidor ultrasónico de espesores medidor ultrasónico de espesores de metal medidor de espesores de pared de tubería
1. Rango de medición: 0.65 ~ 300 mm (sonda de acero aplicable segmentada)
2. Resolución de pantalla: 0.01 mm, 0.1 mm
3. Velocidad del material: 508 ~ 9999 m / s
4. Precisión: ± (1% H +0.1) mm
5. Límite de medición de superficie: Φ10mm × 2.0mm
6.Ancho de banda de recepción: 1MHz ~ 10MHz (-3dB)
7. Fuente de alimentación: 3VDC (dos baterías alcalinas AA)
8. Tiempo de trabajo: 280 horas (modo automático)
100 horas (con retroiluminación encendida)
9. Pantalla: pantalla LCD de matriz de puntos de 128 × 64
10. Dimensiones: 140 (L) × 80 (W) × 40 (H) mm
11. Peso: 176 g (con batería)
12. Temperatura de trabajo: -10 ~ 50 ℃ (usando la sonda de temperatura, la temperatura de trabajo: <500 ℃)
13. Humedad: 20% ~ 90% HR

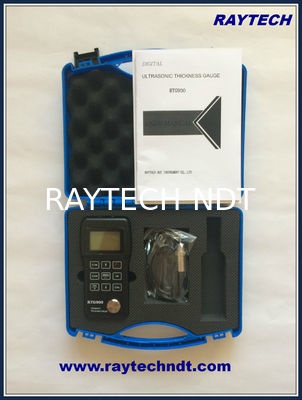

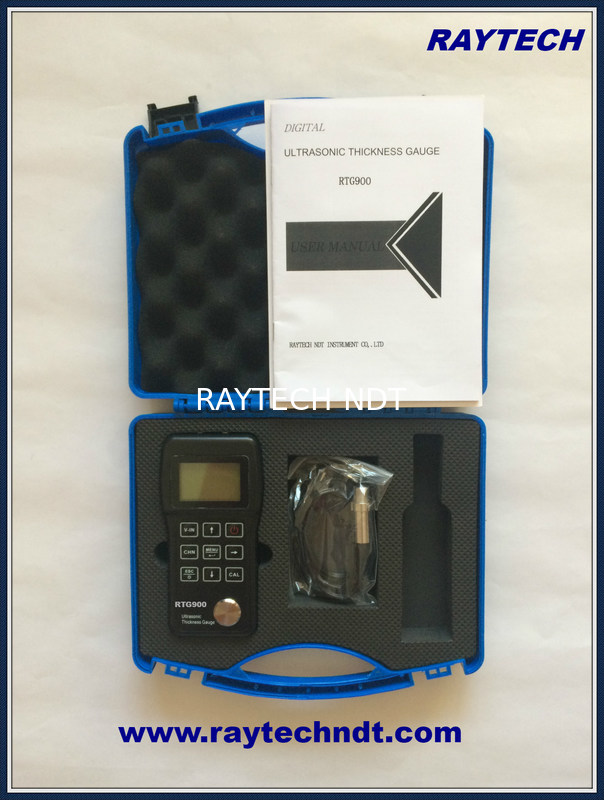

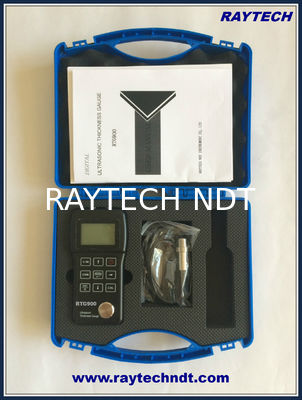

Configuración de medidor ultrasónico de espesores medidor ultrasónico de espesores de metal medidor de espesores de pared de tubería
| No | Artículo | Cantidad | Nota | |
|
Estándar |
1 | Cuerpo principal | 1 | |
| 2 | Transductor | 1 | ||
| 3 | Acoplante | 1 | ||
| 4 | Estuche del instrumento | 1 | ||
| 5 | Manual de operación | 1 | ||
| 6 | Batería alcalina | 2 | Tamaño AA | |
| 7 | ||||
| 8 | ||||
| Configuración opcional | 9 | Transductor: 2MHz,Ф12mm | ||
| 10 | Transductor: 5MHz,Ф8mm | |||
| 11 | Transductor: 5MHz,Ф12mm | |||
| 12 | Transductor: 7MHz,Ф6mm | |||
| 13 | ||||
| 14 |
Apéndice A: Selección de transductores
Accesorios opcionales:
| sonda | Especificación | Rango | Temperatura |
| Ordinario | 5MHz,Ф10mm | 1~200mm | -10~50℃ |
| ZS5P (alta temperatura) | 5MHz,Ф12mm | 4~80mm | -10~50℃ |
| Tipo de microdiámetro | 7MHz,Ф6mm | 0.65 ~ 100mm (principalmente para tuberías) | -10~50℃ |
| Tipo de hierro fundido | 2MHФ12mm o Ø22mm | 3 ~ 50mm | -10~50℃ |
| Sonda de amplio rango | 2MHz,Ф20mm | 3 ~ 500mm | -10~50℃ |
| Agente de acoplamiento | 50g | Adecuado para sonda ZS5P | -10~500℃ |
Apéndice B: Velocidades del sonido
| material | velocidad (m/s) | material | velocidad (m/s) |
| Agua (20℃) | 1480 | Acero inoxidable (304) | 5720 |
| Glicerol | 1920 | Latón | 4640 |
| Vidrio de agua | 2350 | Cobre | 4700 |
| Nailon | 2620 | Vidrio | 5440 |
| Resina de acetato | 2670 | Níquel | 5630 |
| Resina acrílica (s) | 2730 | Acero 330 | 5600 |
| Estaño | 3230 | Acero 4330 | 5850 |
| Oro | 3240 | Acero, Hierro | 5900 |
| Bronce fosforado | 3530 | Titanio | 6070 |
| Plata | 3600 | Magnesio | 6310 |
| Zinc | 4170 | Aluminio | 6300 |
