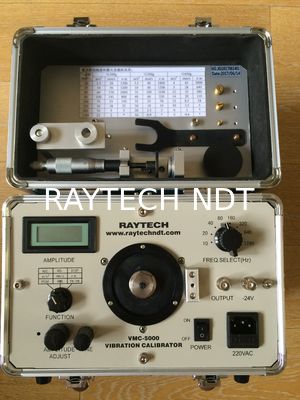

Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocidad del acelerómetro

Porcelana Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocidad del acelerómetro proveedor
Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocidad del acelerómetro proveedor Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocidad del acelerómetro proveedor

Ampliación de imagen :  Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocidad del acelerómetro

Datos del producto:

Lugar de origen: Porcelana
Nombre de la marca: RAYTECH
Certificación: ISO CE
Número de modelo: VMC-5000

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Detalles de empaquetado: Cartón de exportación estándar
Tiempo de entrega: 5~8 días laborables
Condiciones de pago: Unión Occidental, T/T
Capacidad de la fuente: 500 unidades al mes
Descripción detallada del producto
Nombre del producto: Calibrador de vibración digital, calibración portátil del medidor de vibración, calibrar la velocida Frecuencia: 10, 20, 40, 80, 160, 320, 640, 1280Hz + 0,01%
Unidad: Aceleración: m/s2 (PICO) Velocidad: mm/s (RMS) Desplazamiento: um (PK-PK) Temperatura de funcionamiento: 0 ~ 50 grados
Temperatura de almacenamiento: -20 a 70 grados Humedad: 90% sin condensación
Linealidad de la sonda de proximidad: 5 mm y 8 mm Mostrar: Display de 3 dígitos y medio para aceleración, velocidad o desplazamiento

Calibrador de vibraciones digital, medidor de vibraciones portátilCalibración, Calibrar acelerómetro velocidad

Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity



Aplicación para el calibrador de vibraciones:

1. Se puede utilizar para calibrar acelerómetros de vibración, transductores de velocidad y proximidad, así como instrumentos de medición de vibraciones. Señales sinusoidales estándar en frecuencias de 10, 20, 40, 80, 160, 320, 640 y 1280 Hz

2. El calibrador puede generar la amplitud de la aceleración, la velocidad y el desplazamiento

3. Se pueden definir mediante potenciómetros y mostrar en pantallas digitales. Se puede generar vibración horizontal o vertical.

4.El calibrador de vibraciones VMC-5000 combina un generador de señales sinusoidales, un amplificador de potencia, un transductor estándar y un agitador en uno y presenta un pequeño volumen, alta precisión y fácil operación. Se puede usar tanto en laboratorio como en sitio.



Especificaciones:

Frecuencia: 10, 20, 40, 80, 160, 320, 640, 1280 Hz +0.01%

Unidad:

Aceleración: m/s2 (PICO)

Velocidad: mm/s (RMS)

Desplazamiento: um (PICO-PICO)

Precisión de amplitud:

Aceleración (30m/s2 pico, 80Hz) 40Hz a 320Hz + 0.3dB + 1 dígito    10Hz a 1280Hz + 0.5dB +1 dígito

Velocidad (25mm/seg pico, 80Hz) 40Hz a 320Hz +0.5dB +1 dígito

Desplazamiento (10µm pico-pico, 80Hz) 40Hz a 320Hz + 0.5dB + 1 dígito

Linealidad de la sonda de proximidad     Sondas: sondas de 5mm y 8mm Rango: 0~4.0mm

Pantalla: 3 1/2 pantalla de dígitos para aceleración, velocidad o desplazamiento

Amplitud de vibración máxima y carga máxima:

Debido a que el vibrostand utilizado en el Calibrador de Vibraciones VMC-5000 es bastante pequeño, durante la calibración de transductores de diferente peso bajo diferentes frecuencias, la amplitud de salida de los calibradores también es diferente. La amplitud de vibración máxima y la carga máxima están relacionadas con la aceleración máxima. La velocidad máxima y el desplazamiento máximo de salida generados por el calibrador a una frecuencia determinada y con un peso determinado del transductor a calibrar.



Las cifras específicas se pueden ver en la siguiente tabla.

Peso



Freq

<100g <250g <650g
a(m/S2) v(mm/S) d(µm) a(m/S2) v(mm/S) d(µm) a(m/S2) v(mm/S) d(µm)
10Hz 2.5 28 1300 3.5 40 1800 4 45 2000
20Hz 15 85 1900 10 60 1300 5 28 640
40Hz 60 170 2000 35 100 1100 12 35 380
80Hz 100 141 800 40 60 320 14 20 110
160Hz 75 53 150 35 25 70 12 8.5 24
320Hz 50 18 25 30 10 15 10 3.5 5
640Hz 30 5 3 20 3.5 2 6 1 *
1280Hz 23 2 * 10 0.9 * 5 0.4 *



Nota: Con mayor frecuencia, el valor del desplazamiento de la vibración es muy pequeño, por lo que no habrá salida de señal de vibración del calibrador.

Tamaño: 280 x 180 x 250(mm)

Peso: 20lb, 9kgs

Temperatura: Operación: 0oC a 50 oC

Almacenamiento: -20 oC a 70 oC

Humedad: 90% sin condensación

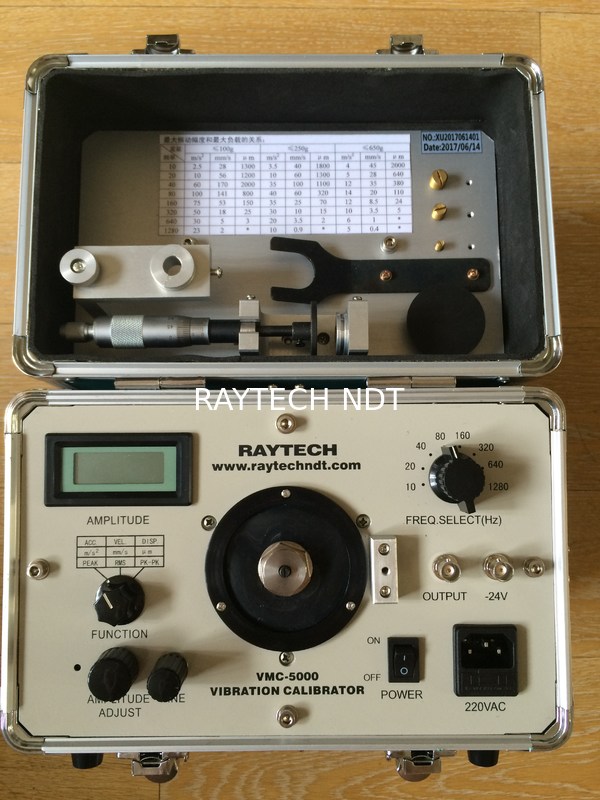

El panel de control del Calibrador de Vibraciones VMC-5000 se muestra a continuación:

Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity



1 Pantalla de salida de amplitud de vibración Muestra la amplitud de la diferente señal de vibración de salida del calibrador

2 Potenciómetro de calibración

3 Interruptor selector de función Cambia la salida del calibrador a aceleración, velocidad o desplazamiento

4 Potenciómetro para ajustar la amplitud de salida

Ajuste del potenciómetro para cambiar la amplitud de vibración de salida

5 Ajuste lento de la amplitud de vibración de salida

6 Mesa para fijar el transductor a calibrar

7 Agujero roscado para fijar el soporte de la sonda de proximidad

Durante la calibración de la sonda de proximidad, el soporte del transductor se fija en el panel de control a través de este agujero roscado.

8 Interruptor de encendido 220 VAC

9 Toma de corriente de 220 V CA Se utiliza para conectar la corriente de 220 V CA.

10. Toma de salida de potencia

      Para monitorear la forma de onda de la señal de salida del amplificador de potencia del calibrador.

11 Salida de voltaje de -24 V

     Proporciona alimentación a -24 V para el proximitor durante la calibración de la sonda de proximidad.

12 Interruptor selector de frecuencia



Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity
